M5Stack CoreMP135 STM32MP135D:llä
M5Stack CoreMP135 STM32MP135D:llä
Shipping & Delivery Information
🚚 In-Stock Items: Orders for in-stock products are shipped within 24 hours after the order is placed.
📦 Pre-order Items: If a product is marked as "Pre-order", it means it is currently out of stock. We'll dispatch your order once we have restocked, usually within 10 working days. For special pre-sale items, the expected arrival date will be noted in the product description.
✈️ Express Shipping: Need your order urgently? Please contact us via email or live chat, and we’ll help arrange express delivery for you.

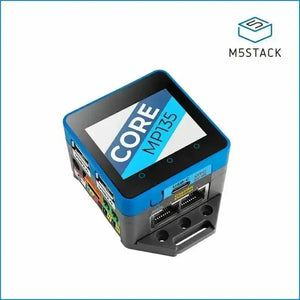

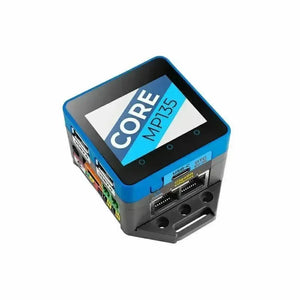

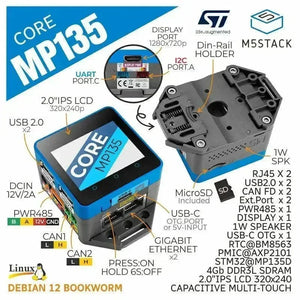

CoreMP135 on integroitu Linux teollisuuden ohjauslaite, joka perustuu STM32MP135DAE7 piiriin. Siinä on yksiytiminen Arm Cortex-A7 -prosessori, jonka taajuus on jopa 1 GHz, ja se on varustettu 4 Gt DDR3L SDRAM -käyttömuistilla. Laite tarjoaa monipuoliset toiminnalliset liitännät: siinä on 2 GbE-porttia, 1 HD-videolähtö, 2 USB 2.0-A -porttia, 1 USB-C-portti (tukee OTG:tä ja virtalähdettä), MicroSD-korttipaikka, 2 CAN FD -liitäntää ja 1 PWR485-liitäntä (9~24 V virtatulo + RS485), sekä 2 Grove (I2C & UART) -liitäntää. Käyttöliittymän osalta siinä on 2,0 tuuman IPS-kapasitiivinen kosketusnäyttö ja 1 W kaiutin (16-bittinen I2S-ohjattu). Laite on suunniteltu vähäiseen virrankulutukseen, hyödyntäen AXP2101-virtahallintapiiriä ja integroitua RTC:tä (BM8563) aikataulutettuun herätykseen ja lepotilaan, ja se tukee ladattavaa akkua. Mukana on DC-virtaliitin, joka tukee ulkoista DC12V@2A virtalähdettä. Isäntälaite toimitetaan MicroSD-kortin kanssa, johon on esiasennettu Debian-järjestelmä, käyttövalmis käynnistyksen yhteydessä. Soveltuu erilaisiin asennustilanteisiin, laitteen pohjassa on DIN-kiskopohjalevy helppoa seinäkiinnitystä ja ruuvikiinnitystä varten. Soveltuu edistyneeseen teollisuusautomaatioon, älykoti- ja multimedia-viihdelaitteisiin, teollisuuden IoT-reunaportteihin sekä robottien liikkeenohjauksen keskusyksiköksi.
Ominaisuudet
- STM32MP135DAE7@Arm Cortex-A7@1GHz
- Linuxin standardialusta
- Monipuoliset oheisliitännät (CAN\RS485\ gigabitin verkkoliitäntä jne.)

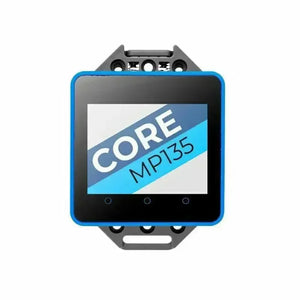

- 2,0" kosketusnäyttö
- Virtahallintapiiri (PMU)
- Äänilähtö
- MicroSD ja 4 Gt DDR3L SDRAM -käyttömuisti
- M5BUS&PORT A / C

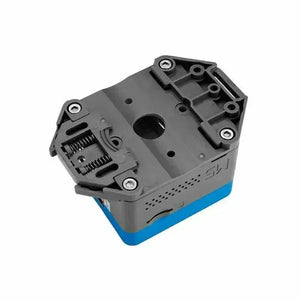

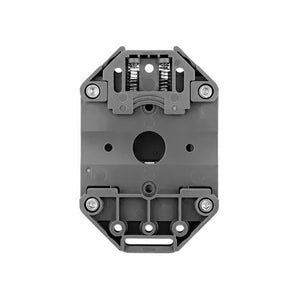

- DIN-kiskokiinnitys, helppo asentaa
Sisältää
- 1x CoreMP135
- 1x M3 kuusiokoloavain
- 1x VH3.96-4P
- 2x Liitin 2,54 mm-2P (vihreä)
- 1x MicroSD-kortti (jo asennettuna laitteeseen)
- 1x Määritys
Sovellukset
- Teollisuuden automaatio
- Älykoti
- Teollisuuden IoT-reunaportti
- Koulutus ja kehitys
- Robottien liikkeen keskusohjain
Tekniset tiedot
| Resurssit | Parametrit |
|---|---|
| MCU | STM32MP135DAE7@yksiytiminen Arm Cortex-A7 -prosessori, päätaajuus 1 GHz |
| Virtahallintapiiri | AXP2101 |
| 485-kommunikaatio | MAX3485 |
| CAN-kommunikaatio | Kahden kanavan SIT1051T/3 (nopea FDCAN) |

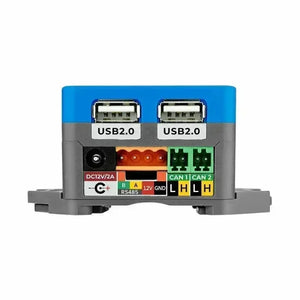

| USB-keskittimen liitäntä | GL852G (2x USB2.0) 1x USBC (tukee OTG:tä ja virtalähdettä) |
| HD-videoliitäntäpiiri | LT8618SXB, tukee jopa 24-bittistä väriä |
| DDR3L SDRAM | 4 Gt |

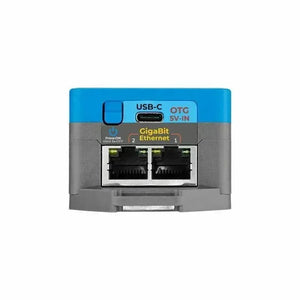

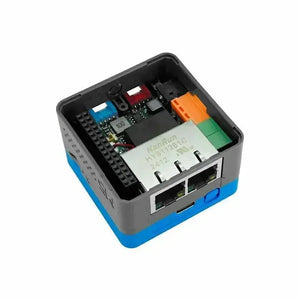

| Ethernet | RTL8211F (tukee jopa 1 Gbps tiedonsiirtonopeutta) 2x RJ45 |
| RTC | BM8563 |
| Näyttö | ILI9342C (2,0 IPS LCD) Tarkkuus: 240*320 px |
| Kosketus | FT6336U |
| Vahvistin | NS4168 (mono Class D -vahvistin) I2S sarjallinen digitaalinen äänitulo Tukee laajaa näytteenottotaajuusaluetta: 8 kHz~96 kHz |
| Kaiutin | 1W@4Ω |
| DC-virtatulo | DC12V/2A |
| Käyttölämpötila | 0-40°C |
| Virtalähde | DC12V@2A TAI USB-C 5V@3A |
| Tuotteen koko | 54*54*34,5 mm |
| Pakkauksen koko | 81*54*39,5 mm |
| Tuotteen paino | 99,5 g |
| Pakkauksen paino | 155,9 g |
