M5Stack BaseX EV3-moottoreiden kanssa yhteensopiva alusta, RJ11-liitäntä
Kuvaus
Base X on LEGO EV3 -moottoreiden kanssa yhteensopiva erikoisalusta. Sen rakenne muistuttaa BASE26:ta, ja se tukee useita kiinnitystapoja sekä sisältää LEGO-liitinalustan, joten sen voi integroida LEGO-rakennelmiin.
Base X:ään voi yhdistää samanaikaisesti enintään neljä LEGO-moottoria, ja se tukee kulman ja nopeuden lukemista ja ohjausta. Lisäksi siinä on kaksi servoliitäntää servon kulman suoraa ohjausta varten, sisäänrakennettu PDM-mikrofoni äänen tallentamiseen, UART-liitäntä ja GPIO-liitäntä joustavaa anturien yhdistämistä varten.
Alustassa on sisäänrakennettu 950 mAh:n akku, jonka voi ladata M5Coren USB Type-C -portin kautta. Moottorien käyttötehon parantamiseksi siinä on myös DC-virtaliitäntä ulkoista 9–12 V:n DC-moottorivirtaa varten. Lataaminen alustan kautta ei ole tuettu.
Ominaisuudet
- Yhteensopiva LEGO EV3 -moottoreiden kanssa
- Nelikanavainen LEGO-moottoriliitäntä, alustan suurin kokonaisvirta 2 A
- Kaksikanavainen servokäyttö, alustan suurin kokonaisvirta 2 A
- Tukee kulman ja nopeuden lukemista ja ohjausta
- Yksikanavainen UART-liitäntä
- Yksikanavainen GPIO-liitäntä
- Sisäänrakennettu PDM-mikrofoni G34:ssä
- Sisäinen DC-DC-muunnos, 9–12 V:n tulo vain erilliseen moottorin virtasyöttöön
- Sisäänrakennettu 950 mAh:n akku
- Useita kiinnitystapoja ja tuki LEGO-rei'ille
Tekniset tiedot
| Tekniset tiedot | Parametri |
|---|---|
| Mikro-ohjain | STM32F030C8T6 |
| Tiedonsiirtoliitäntä | I2C-tiedonsiirto @ 0x22 |
| Moottoriliitäntä | Nelikanavainen LEGO-moottoriliitäntä |
| Servoliitäntä | Kaksikanavainen servokäyttö |
| Moottorin virtatulo | 9–12 V DC -tulo, vain erilliseen moottorin virtasyöttöön |
| Akku | Sisäänrakennettu 950 mAh:n akku |
| Tuotteen koko | 54,0 × 54,0 × 26,0 mm |
| Tuotteen paino | 59.0g |
| Pakkauksen koko | 150,0 × 65,0 × 40,0 mm |
| Bruttopaino | 110.0g |
Liitäntä

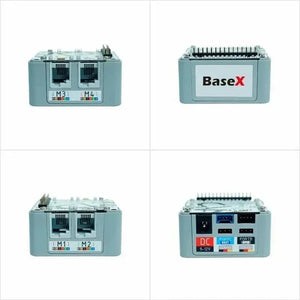

- Nelikanavainen LEGO-moottoriliitäntä
- Kaksikanavainen servoliitäntä
- I2C-tiedonsiirtoliitäntä, orjaosoite 0x22
- UART-liitäntä navoissa 16 / 17
- GPIO-liitäntä navoissa 26 / 36
- Sisäänrakennettu PDM-mikrofoni G34:ssä
- DC-virtaliitäntä moottorin 9–12 V:n virtasyöttöä varten
- DIP-kytkin SW-merkityillä M5-Bus-nastoilla käytettävän ohjaimen vaihtamiseen eri pääohjaimiin sopivaksi
Sovellukset
- LEGO-enkooderimoottori- ja servohjain
- Älykäs ohjaus LEGO DIY -leluille
Tuoteluettelo
- 1 × Base X
- 1 × LEGO-alusta
- 2 × M3 × 5 mm:n ruostumattomasta 304-teräksestä valmistettu kuusiokolopultti
- 2 × M3 × 32 mm:n ruostumattomasta 304-teräksestä valmistettu kuusiokolopultti
- 1 × L-muotoinen 2,5 mm:n kuusiokoloavain M3-ruuville
Resurssit
- Virallinen dokumentaatio
- Base X -mallin mittojen PDF
- Base X -rakennetiedostot
- Base X -testiohjelma
- Base X UiFlow1 -dokumentaatio
Usein kysytyt kysymykset
Mihin Base X on suunniteltu?
Base X on suunniteltu LEGO EV3 -moottoreiden ja LEGO DIY -ohjausprojektien kanssa yhteensopivaksi alustaksi.
Kuinka monta LEGO-moottoria Base X:ään voi yhdistää?
Siihen voi yhdistää samanaikaisesti enintään neljä LEGO-moottoria.
Tukeeko Base X servojen ohjausta?
Kyllä. Siinä on kaksi servoliitäntää servon kulman suoraa ohjausta varten.
Mikä on I2C-osoite?
I2C-orjaosoite on 0x22.
Sisältääkö Base X akun?
Kyllä. Siinä on sisäänrakennettu 950 mAh:n akku, jonka voi ladata M5Coren USB Type-C -portin kautta.
