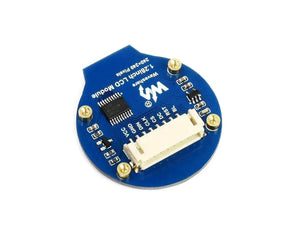

Waveshare 65K RGB yleinen 1,28 tuuman pyöreä LCD-näyttömoduuli
-

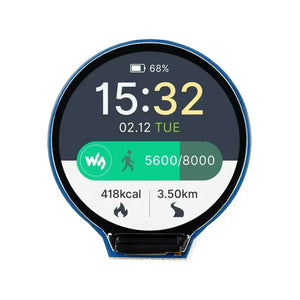

240×240 resoluutio, 65K RGB-väriä, selkeä ja värikäs näyttötehoste
-
SPI-liitäntä, minimoi tarvittavat IO-nastat, tukee ohjainlevyjä kuten Raspberry Pi/Jetson Nano/Arduino/STM32
-
Sisältää kehitysmateriaaleja (esimerkkejä Raspberry Pi/Arduino/STM32)
|
TOIMINTAJÄNNITE |
3,3V / 5V |
RESOLUUTIO |
240 × 240 pikseliä |
|
VIESTINTÄRAJAPINTA |
4-napainen SPI |
NÄYTTÖKOKO |
Φ32,4 mm |
|
NÄYTTÖPANEELI |
IPS |
PIKSSELIN KOKO |
0.135 × 0.135mm |
|
OHJAIN |
GC9A01 |
MITAT |
40,4 × 37,5 mm Φ37,5 mm |

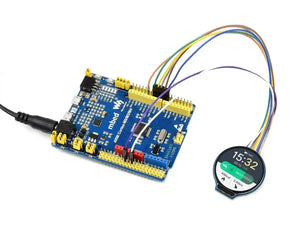

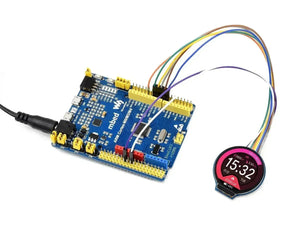

Tukee ohjainlevyjä kuten Raspberry Pi/Jetson Nano/Arduino/STM32
|
VCC |
Virta (3,3 V / 5 V tulo) |
|
GND |
Maa |
|
DIN |
SPI-datan tulo |
|
KLOK |
SPI-kellotulo |
|
CS |
Piirin valinta, aktiivinen matala |
|
DC |
Data/komento-valinta (korkea datalle, matala komennolle) |
|
RST |
Nollaus, aktiivinen matala |
|
BL |
Taustavalo |
Valintaopas
|
OSANUMERO |
TYYPPI |
VÄRI |
RESOLUUTIO |
NÄYTÖN KOKO (MM×MM) |
RAJAPINNAT |
OHJAIN |
MITAT (MM×MM) |
PINHEADER |
|
0,91 tuuman OLED-moduuli |
OLED |
Valkoinen |
128×32 |
22.38×5.58 |
I2C |
SSD1306 |
36.0×12.5 |
PH2.0-liitin |
|
0,95 tuuman RGB OLED (A) |
OLED |
65K värillinen |
96×64 |
20.14×13.42 |
SPI (4-johtiminen SPI) |
SSD1331 |
31.7×37.0 |
kulmikas/vaaka |
|
0,95 tuuman RGB OLED (B) |
OLED |
65K värillinen |
96×64 |
20.14×13.42 |
SPI (4-johtiminen SPI) |
SSD1331 |
31.7×37.0 |
suora/pysty |
|
0,96 tuuman LCD-moduuli |
IPS |
65K värillinen |
160×80 |
21.70×10.80 |
4-johtiminen SPI |
ST7735S |
32.5×26.0 |
PH2.0-liitin |
|
0,96 tuuman OLED (A) |
OLED |
1/4 keltainen osa, 3/4 sininen osa |
128×64 |
21.7×11.2 |
3-johdin SPI, 4-johdin SPI, I2C |
SSD1306 |
33.0×33.5 |
kulmikas/vaaka |
|
0,96 tuuman OLED (B) |
OLED |
1/4 keltainen osa, 3/4 sininen osa |
128×64 |
21.7×11.2 |
3-johdin SPI, 4-johdin SPI, I2C |
SSD1306 |
33.0×33.5 |
suora/pysty |
|
1,14 tuuman LCD-moduuli |
IPS |
65K värillinen |
240×135 |
24.91×14.86 |
4-johtiminen SPI |
ST7789 |
35.0×32.0 |
PH2.0-liitin |
|
1,28 tuuman LCD-moduuli |
IPS |
65K värillinen |
240×240 |
Φ32,4 mm |
4-johtiminen SPI |
GC9A01 |
40.4×37.5 |
PH2.0-liitin |
|
1,3 tuuman LCD-moduuli |
IPS |
65K värillinen |
240×240 |
23.40×23.40 |
4-johtiminen SPI |
ST7789 |
45.0×31.0 |
PH2.0-liitin |
|
1,3 tuuman OLED (A) |
OLED |
Sininen |
128×64 |
29.42×14.7 |
3-johdin SPI, 4-johdin SPI, I2C |
SH1106 |
40.5×37.5 |
kulmikas/vaaka |
|
1,3 tuuman OLED (B) |
OLED |
Sininen |
128×64 |
29.42×14.7 |
3-johdin SPI, 4-johdin SPI, I2C |
SH1106 |
40.5×37.5 |
suora/pysty |
|
1,3 tuuman OLED -moduuli (C) |
OLED |
Valkoinen |
64×128 |
14.70×29.42 |
4-johdin SPI, I2C |
SH1107 |
30.0×39.5 |
PH2.0-liitin |
|
1,5 tuuman OLED -moduuli |
OLED |
Valkoinen (16 harmaan sävyä) |
128×128 |
26.86×26.86 |
4-johdin SPI, I2C |
SSD1327 |
44.5×37.0 |
PH2.0-liitin |
|
1,5 tuuman RGB OLED -moduuli |
OLED |
65K värillinen |
128×128 |
26.86×26.86 |
3-johdin SPI, 4-johdin SPI |
SSD1351 |
44.5×37.0 |
PH2.0-liitin |
|
1,54 tuuman LCD-moduuli |
IPS |
65K värillinen |
240×240 |
27.72×27.72 |
4-johtiminen SPI |
ST7789 |
50.0×35.0 |
PH2.0-liitin |
|
1,8 tuuman LCD-moduuli |
TFT |
65K värillinen |
128×160 |
34.50×28.30 |
4-johtiminen SPI |
ST7735S |
56.5×34.0 |
PH2.0-liitin |
|
2 tuuman LCD-moduuli |
IPS |
262K värillinen |
240×320 |
30.60×40.80 |
4-johtiminen SPI |
ST7789 |
58.0×35.0 |
PH2.0-liitin |
|
2,4 tuuman LCD-moduuli |
TFT |
65K värillinen |
240×320 |
36.72×48.96 |
4-johtiminen SPI |
ILI9341 |
70.5×43.3 |
PH2.0-liitin |
Huomautus: 0,96 tuuman OLED koostuu 1/4 keltaisesta yläosasta ja 3/4 sinisestä alaosasta, ei tavallinen kaksivärinäyttö.
PAKKAUKSEN SISÄLTÖ
Paino:0,015 kg
- 1,28 tuuman LCD-moduuli x1
- PH2.0 8-nastainen 20 cm kaapeli x1
