Waveshare ESP32-S3 Placa de desarrollo con pantalla táctil de 1.9 pulgadas 170×320 262K

Waveshare ESP32-S3 Placa de desarrollo con pantalla táctil de 1.9 pulgadas 170×320 262K

19,85 €

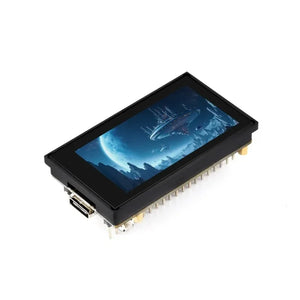

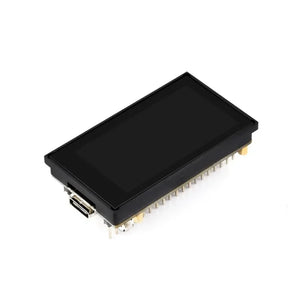

Esta placa de desarrollo ESP32-S3 cuenta con una vibrante pantalla de 1.9 pulgadas, ofreciendo una resolución de 170×320 píxeles con 262K colores. Alimentada por un procesador dual-core LX7 de 32 bits que funciona hasta 240MHz, soporta rotación de hardware de 90° y está disponible con o sin funcionalidad táctil. Un controlador de pantalla integrado ST7789V2 asegura imágenes nítidas y claras.

Opciones de versión

ESP32-S3-LCD-1.9

ESP32-S3-LCD-1.9
sin control táctil

ESP32-S3-Touch-LCD-1.9

ESP32-S3-Touch-LCD-1.9
con control táctil

Características del producto

Este producto utiliza el chip ESP32-S3R8, que ofrece conectividad WiFi 2.4GHz y Bluetooth BLE 5, junto con Flash y PSRAM de alta capacidad. Integra una pantalla LCD de 1.9 pulgadas capaz de ejecutar aplicaciones GUI como LVGL sin problemas. Las características clave incluyen un IMU QMI8658 de 6 ejes a bordo, una ranura para tarjeta TF y un conector para batería de litio. Su compatibilidad con el conector Pico asegura una amplia expandibilidad, haciéndolo ideal para el desarrollo rápido de HMI y otras aplicaciones ESP32-S3.

  • Equipado con un procesador Xtensa LX7 de 32 bits y doble núcleo de alto rendimiento, con frecuencia principal de hasta 240MHz.
  • Soporta Wi-Fi de 2.4GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada.
  • Memoria SRAM integrada de 512KB y ROM de 384KB, complementada con Flash de 16MB y PSRAM de 8MB a bordo.
  • Cuenta con una pantalla LCD de 1.9 pulgadas con resolución 170 × 320 y 262K colores, ofreciendo imágenes claras y vívidas.
  • Incluye un IMU QMI8658 de 6 ejes a bordo (acelerómetro de 3 ejes y giroscopio de 3 ejes) para detección de gestos de movimiento y conteo de pasos.
  • Puerto USB Tipo-C a bordo para alimentación, descarga de programas y depuración, mejorando la conveniencia en el desarrollo.
  • Incorpora un conector de recarga/descarga para batería de litio MX1.25 de 3.7V.
  • Una ranura para tarjeta TF a bordo facilita el almacenamiento externo de imágenes o archivos.
  • Compatible con conector Pico, ofreciendo múltiples interfaces periféricas para una fuerte compatibilidad y expandibilidad.

Parámetros LCD

Panel de pantalla 3|LED Tamaño de exhibición 1.9 pulgadas
Resolución 170×320 Colores de pantalla 262K
Brillo 500 cd/㎡ Relación de contraste 900:1
Interfaz de Comunicación SPI IC controlador ST7789V2
Toque Compatible (Solo versión táctil) IC táctil
CST816 (Solo versión táctil)

Escenarios de Aplicación

ESP32-S3 Touch LCD 1.9, escenarios de aplicación

Soporta ESP-IDF, Arduino IDE

SDK completo, recursos de desarrollo y tutoriales para ayudarte a comenzar fácilmente.

ESP32-S3 Touch LCD 1.9, compatible con ESP-IDF ESP32-S3 Touch AMOLED 1.64, compatible con ESP-IDF, Arduino

Soporte para Wi-Fi y BLE 5

El ESP32-S3 integra Wi-Fi de 2.4 GHz (802.11 ax/b/g/n) con soporte para ancho de banda de 40 MHz. Su subsistema Bluetooth Low Energy soporta Bluetooth 5 (LE) y Bluetooth Mesh.

ESP32-S3 Touch LCD 1.9, con soporte para Wi-Fi y BLE 5

Definición de interfaz

Compatible con el header Pico, esta placa puede usarse con varios HATs de Raspberry Pi Pico, ofreciendo gran compatibilidad y capacidad de expansión.

ESP32-S3 LCD 1.9, definición de interfaz ESP32-S3 LCD 1.9, definición de pines de pantallaESP32-S3 Touch LCD 1.9, definición de pines de control táctil

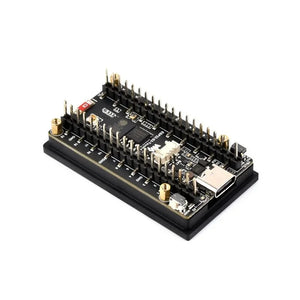

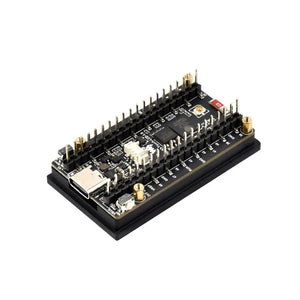

Qué Hay A Bordo

ESP32-S3 Touch LCD 1.9, componentes a bordo

  1. ESP32-S3R8
    Procesador de doble núcleo, frecuencia de operación de hasta 240MHz
  2. Flash W25Q128 de 16MB
  3. Conector de batería MX1.25
    Conector MX1.25 de 2 pines, para batería de litio de 3.7V, soporta carga y descarga
  4. Botón RESET
  5. Puerto USB Tipo-C
    para entrada de energía y transmisión de datos
  6. Ranura para tarjeta TF (en la parte trasera)
    Soporta tarjeta TF para almacenamiento extendido
  7. Indicador de carga
    Indicador de carga de batería de litio, se enciende al cargar, se apaga cuando está completamente cargada
  1. botón BOOT
    para descargar programas o entrar en modo boot
  2. LED RGB WS2812 (solo para versión no táctil)
    para efectos de iluminación coloridos, en la parte trasera del PCB
  3. Sensor QMI8658 (en la parte trasera)
    IMU de 6 ejes que incluye un giroscopio de 3 ejes y un acelerómetro de 3 ejes
  4. Conector IPEX1 (solo para versión táctil)
    Cambio para usar antena externa mediante resoldadura de una resistencia a bordo
  5. Antena cerámica a bordo
    Diseño de antena a bordo para ahorro de espacio y estabilidad de señal

Dimensiones generales

sin versión táctil

ESP32-S3 LCD 1.9, dimensiones del contorno

con versión táctil

ESP32-S3 Touch LCD 1.9, dimensiones del contorno
