Placa de Desarrollo con Pantalla Táctil LCD de 1.47 pulgadas 172×320 Waveshare ESP32-C6
Shipping within 72 hours
*Excluding pre-order items
Placa de Desarrollo con Pantalla Táctil LCD de 1.47 pulgadas 172×320 Waveshare ESP32-C6
La placa de desarrollo Waveshare ESP32-C6 con pantalla táctil LCD de 1.47 pulgadas y resolución 172×320 es una plataforma compacta y potente diseñada para IoT, sistemas embebidos y aplicaciones interactivas. Con el procesador ESP32-C6 RISC-V con Wi-Fi 6 y Bluetooth 5 LE, esta placa de desarrollo integra una pantalla táctil LCD de 1.47 pulgadas con una nítida resolución 172×320, que permite una interacción fluida y visualización en tiempo real. Con sus interfaces versátiles y diseño amigable para desarrolladores, la placa de desarrollo Waveshare ESP32-C6 es ideal para prototipado rápido y desarrollo de productos.
Características
-
Procesador ESP32-C6 RISC-V con Wi-Fi 6 (802.11ax) y Bluetooth 5 LE para conectividad inalámbrica de alto rendimiento.
-
Pantalla táctil LCD de 1.47 pulgadas con resolución 172×320, que ofrece imágenes claras y tacto capacitivo sensible.
-
Diseño compacto de placa de desarrollo con USB Tipo-C, GPIO, I2C, SPI y UART para fácil expansión.
-
Compatible con Arduino y ESP-IDF, asegurando desarrollo rápido y amplio soporte comunitario.
-
Garantía de calidad Waveshare, ofreciendo rendimiento estable para educación, investigación y proyectos comerciales.
Especificaciones
| Parámetro | Detalles |
|---|---|
| Procesador | ESP32-C6 RISC-V |
| Inalámbrico | Wi-Fi 6 (802.11ax), Bluetooth 5 LE |
| Pantalla | 1.47inch LCD Táctil Pantalla, 172×320 resolución |
| Interfaces | USB Tipo-C, GPIO, I2C, SPI, UART |
| Desarrollo Soporte | Arduino, ESP-IDF |
| Potencia Suministro | 5V vía USB Tipo-C |
| Dimensiones | Compacto Desarrollo Placa, fácil a embed |
| Almacenamiento | Soporta externo Memoria Flash |
Especificaciones de pantalla
| TAMAÑO DE PANTALLA | 1.47inch | Resolución | 172 × 320 píxeles |
|---|---|---|---|
| Controlador de pantalla | JD9853 | Controlador táctil | AXS5106L |
| Interfaz de Pantalla | SPI de 4 hilos | Interfaz táctil | I2C |
| PANEL DE PANTALLA | IPS | Tipo de pantalla táctil | Capacitiva |
Aplicación
-
Dispositivos IoT: paneles para hogar inteligente, nodos sensores, controladores inalámbricos.
-
Interfaces hombre-máquina: terminales táctiles portátiles, paneles interactivos.
-
Educación e investigación: enseñanza de sistemas embebidos, prototipado en laboratorio.
-
Robótica y hardware inteligente: módulos de control, dispositivos portátiles.
-
Prototipado rápido: validación de conceptos, demostraciones de productos, pruebas funcionales.
Lista de piezas
- ESP32-C6-Touch-LCD-1.47 × 1
- Conector negro × 2
Definición de pines
Soporta la expansión de múltiples periféricos a través del conector GPIO

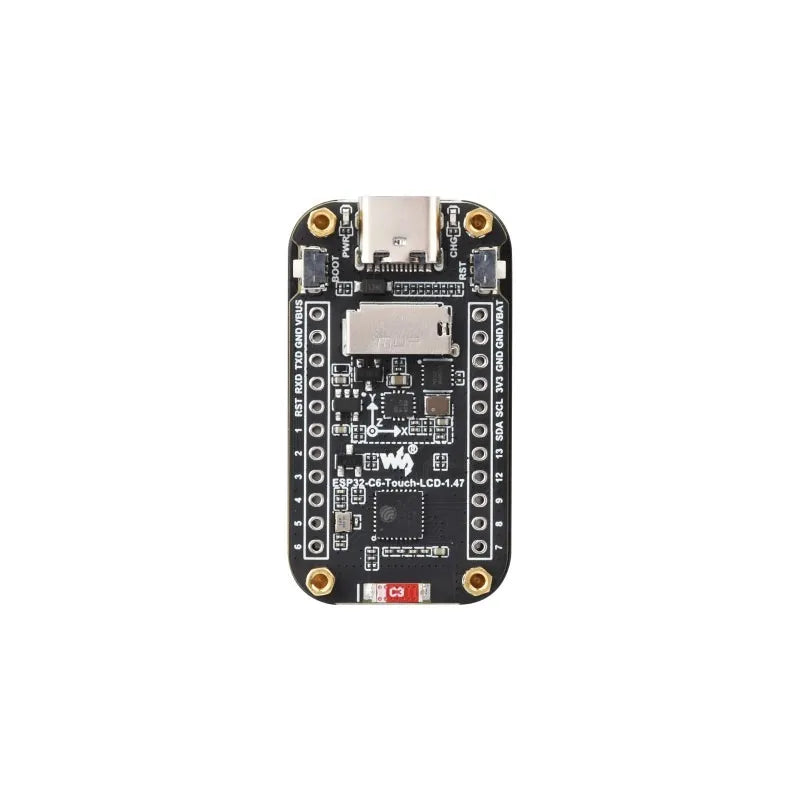

Componentes a bordo
- ESP32-C6FH8
- Antena cerámica integrada
-
ME6217C33M5G
Regulador de baja caída, salida de 800mA (máx.) -
QMI8658
IMU de 6 ejes
- ETA6098
- Ranura para tarjeta TF
- Botón RESET
- Botón BOOT
- Interfaz Tipo-C
Dimensiones generales
Recursos y servicios
Wiki: www.waveshare.com/wiki/ESP32-C6-Touch-LCD-1.47
Más detalles
Placa de desarrollo Waveshare ESP32-C6 para AIoT
La placa de desarrollo Waveshare ESP32-C6 con pantalla táctil LCD de 1.47 pulgadas 172×320 está equipada con un procesador RISC-V de 32 bits de alto rendimiento y un procesador RISC-V de 32 bits de bajo consumo, con una frecuencia principal de hasta 160 MHz. Ofrece potente capacidad de computación AI y funciones de seguridad confiables, haciendo esta placa de desarrollo ideal para aplicaciones modernas de IoT y AIoT.
Soporte para Wi-Fi 6 y Bluetooth 5
La placa de desarrollo ESP32-C6 integra Wi-Fi 6 de 2.4GHz (802.11ax/b/g/n) con soporte para ancho de banda de 40 MHz. Su subsistema Bluetooth Low Energy soporta Bluetooth 5 (LE) y Bluetooth Mesh, garantizando conectividad inalámbrica estable para tu pantalla táctil LCD
Pantalla táctil LCD compacta de 1.47 pulgadas
Con una pantalla táctil LCD de 1.47 pulgadas Placa de desarrollo Waveshare ESP32-C6
