Seeed Studio XIAO ESP32C3 RISC-V con Wi-Fi, BLE 5.0 y carga de batería

SKU: Seeed-113991054
Precio de oferta 7,88 €
incl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Añadir a la lista de deseos
Seeed Studio XIAO ESP32C3 WIFI Dev Board - OpenELAB

Seeed Studio XIAO ESP32C3 RISC-V con Wi-Fi, BLE 5.0 y carga de batería

7,88 €

 Seeed Studio XIAO ESP32C3: placa de desarrollo compacta para el IoT con tecnología RISC-V

El XIAO ESP32C3 es una placa de desarrollo ultracompacta basada en el chip WiFi/Bluetooth de modo dual Espressif ESP32-C3, que incorpora una CPU RISC-V de 32 bits de alto rendimiento. Gracias a sus sólidas capacidades de RF, admite WiFi IEEE 802.11 b/g/n y Bluetooth 5 (BLE) para una comunicación inalámbrica fiable.

Incluye una antena externa para mejorar la intensidad de la señal en entornos del IoT exigentes.

Pequeño pero potente Su elegante formato y su diseño SMT de una sola cara lo hacen perfecto para aplicaciones con limitaciones de espacio.

Aspectos destacados de las interfaces

  • 11 pines de E/S digital para el control PWM

  • 3 pines de E/S analógica para lecturas del ADC

  • Admite UART, I2C, SPI y otras interfaces serie

  • Botón de reinicio y botón de modo de arranque integrados para facilitar la carga de firmware



Característica

Procesador central potente Equipado con el ESP32-C3, una CPU RISC-V de 32 bits y un solo núcleo que funciona hasta a 160 MHz y ofrece un rendimiento eficiente para aplicaciones del IoT

Subsistema Wi-Fi robusto Admite completamente IEEE 802.11 b/g/n con Station, SoftAP, SoftAP + Station y modo promiscuo para una conectividad versátil

Bluetooth LE avanzado Compatible con Bluetooth 5 y Bluetooth Mesh, permite una comunicación fiable y de bajo consumo

Diseño de consumo ultrabajo Alcanza un consumo de corriente de 43 μA en suspensión profunda, perfecto para proyectos sensibles al consumo energético

Rendimiento de RF mejorado Incluye una antena externa para mejorar la intensidad de la señal en entornos inalámbricos

Gestión de batería integrada El chip de carga y descarga integrado admite alimentación mediante baterías de litio para escenarios móviles

Amplios recursos integrados en el chip Incluye 400 KB de SRAM y 4 MB de memoria flash integrada, lo que garantiza una multitarea y un almacenamiento fluidos

Formato del tamaño de un pulgar Mide solo 21 × 17,8 mm y conserva la clásica huella de la serie XIAO, ideal para dispositivos ponibles y compactos

Funciones de seguridad fiables El motor criptográfico integrado admite AES-128/256, Hash, RSA, HMAC, firma digital y arranque seguro

Interfaces de E/S versátiles

  • 1× I2C

  • 1× SPI

  • 2× UART

  • 11× GPIO (PWM)

  • 4× ADC

  • 1× pad de conexión JTAG

Diseño de hardware elegante Diseño de montaje en superficie por una sola cara para una integración optimizada en diseños de PCB



Especificación

Parámetro

Descripción

Procesador

SoC ESP32-C3

Procesador de chip RISC-V de un solo núcleo y 32 bits, con una canalización de cuatro etapas que funciona hasta a 160 MHz

Conectividad inalámbrica

Subsistema Wi-Fi completo de 2.4GHz

Bluetooth 5.0/malla Bluetooth

Memoria en el chip

400 KB de SRAM y 4 MB de Flash

Interfaz

1 UART, 1 IIC, 1 SPI, 11 GPIO (PWM), 4 ADC

1 botón de reinicio, 1 botón de arranque

Dimensiones

21 x 17.5mm

Alimentación

Tensión de funcionamiento del circuito: 3.3V@200mA

Corriente de carga: 350mA/100mA

Tensión de entrada (VIN): 5V

Consumo de energía en suspensión profunda

Modo de suspensión profunda: >44 μA

Consumo de energía con Wi-Fi activado

Modo activo: <75 mA

Modo de suspensión del módem: <25 mA

Modo de suspensión ligera: <4 mA

Consumo de energía con BLE activado

Modo de suspensión del módem: <27 mA

Modo de suspensión ligera: <10 mA

Temperatura de funcionamiento

-40°C ~ 85°C



Artículo Seeed Studio XIAO ESP32C3 Seeeduino XIAO SAMD21 Seeed XIAO RP2040 Seeed XIAO nRF52840 Seeed XIAO nRF52840 Sense
Procesador ESP32-C3 RISC-V de 32 bits @160MHz SAMD21 M0+@48MHz RP2040 M0+ de doble núcleo@133Mhz nRF52840 M4F@64MHz nRF52840 M4F@64MHz
Conectividad inalámbrica WiFi y Bluetooth 5 (BLE) N/A N/A Bluetooth 5.0/BLE/NFC Bluetooth 5.0/BLE/NFC
Memoria 400 KB de SRAM, 4 MB de Flash integrada 32 KB de SRAM, 256 KB de FLASH 264 KB de SRAM, 2 MB de Flash integrada 256 KB de RAM, 1 MB de Flash, 2 MB de Flash integrada 256 KB de RAM, 1 MB de Flash, 2 MB de Flash integrada
Sensores integrados N/A N/A N/A N/A IMU de 6 grados de libertad (LSM6DS3TR-C), micrófono PDM
Interfaces I2C/UART/SPI I2C/UART/SPI I2C/UART/SPI I2C/UART/SPI I2C/UART/SPI
Pines PWM/analógicos 11/4 11/11 11/4 11/6 11/6
Botones integrados Botón de reinicio/arranque N/A Botón de reinicio/arranque Botón de reinicio Botón de reinicio
LED integrados LED de carga N/A LED RGB a todo color/LED de carga de 3 colores LED RGB de 3 colores/LED de carga LED RGB de 3 colores/LED de carga
Chip de carga de batería ETA4054S2F N/A N/A BQ25101 BQ25101
Lenguajes de programación Arduino/ MicroPython Arduino/ CircuitPython Arduino/ MicroPython/ CircuitPython



El manual de usuario del XIAO SoM publica como código abierto todos los materiales de hardware y software de XIAO, proporcionando directrices profesionales de diseño de productos para ayudarte a poner tus ideas en marcha, agilizar el diseño de productos y ofrecer una experiencia fluida desde la selección del módulo hasta la producción en masa. Puedes consultar aquí para ver más información.

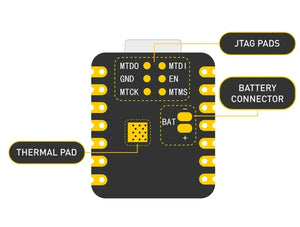

Descripción general del hardware


Asignación de pines


Aplicación

Internet de las cosas (IoT) Permite una conectividad fluida entre dispositivos inteligentes y redes periféricas

Dispositivos portátiles Ideal para dispositivos portátiles compactos y eficientes energéticamente, y equipos basados en sensores

Monitorización de la salud Admite el seguimiento en tiempo real de datos biométricos y análisis del bienestar

Educación y aprendizaje Perfecto para kits STEM, tutoriales de programación y formación en sistemas embebidos

Low-Power Networking Designed for energy-sensitive environments with ultra-low power draw

Redes de bajo consumo Diseñado para entornos sensibles al consumo energético, con un consumo de energía ultrabajo



Prototipado rápido Agiliza el desarrollo para creadores, startups e innovadores de hardware




Estudios de casos de impresión 3D

Nota



El manual del usuario del SoM XIAO ofrece en código abierto todos los materiales de hardware y software de XIAO, proporcionando directrices profesionales de diseño de productos para ayudarte a poner en marcha tus ideas más rápidamente y agilizar el diseño del producto, desde la selección del módulo hasta la producción en masa. Puedes consultar aquí más información.

Lista de componentes

Antena

Seeed Studio XIAO ESP32-C3

Antena

Conector de 7 pines

x2


Pines de alimentación del Seeed Studio XIAO ESP32C3

 5V (E/S de alimentación) Proporciona una salida de 5 V desde el puerto USB. También se puede utilizar como entrada de tensión, pero debe colocarse un diodo (Schottky, de señal o de potencia) con el ánodo conectado a la batería y el cátodo al pin de 5V para garantizar un funcionamiento seguro.

3V3 (salida regulada) Suministra alimentación regulada de 3,3 V desde el regulador de tensión integrado. Admite un consumo de corriente de hasta 700 mA.

GND (tierra) Pin de tierra común utilizado como referencia de alimentación, datos y señales.



Seeed Studio XIAO ESP32C3 Pines de configuración

Precaución sobre el modo de arranque para los pines de configuración (ESP32-C3) Según el manual del chip ESP32-C3, GPIO2, GPIO8 y GPIO9 están designados como pines de configuración. Sus niveles lógicos durante el encendido determinan el modo de arranque del chip (por ejemplo, arranque desde Flash o arranque de descarga).

Al utilizar estos pines en el XIAO ESP32C3, asegúrate de que no estén conectados a nivel alto o bajo de una forma que fuerce accidentalmente el chip a un modo no deseado, como entrar continuamente en el modo de arranque o impedir la ejecución del programa y la carga del firmware.

Consejo: Si tu XIAO sigue fallando al cargar el código o se inicia en el modo incorrecto, comprueba si estos GPIO están conectados a botones, resistencias pull-up/pull-down o periféricos que interfieren con la lógica de configuración.

Certificados y documentos de cumplimiento

A continuación se pueden consultar en formato PDF los documentos de certificación y cumplimiento disponibles para este producto.
