Módulo de Cámara Seeed Studio OV5647-160 FOV para Raspberry Pi 3B+4B Compatible
Shipping within 72 hours
*Excluding pre-order items
Módulo de Cámara Seeed Studio OV5647-160 FOV para Raspberry Pi 3B+4B Compatible

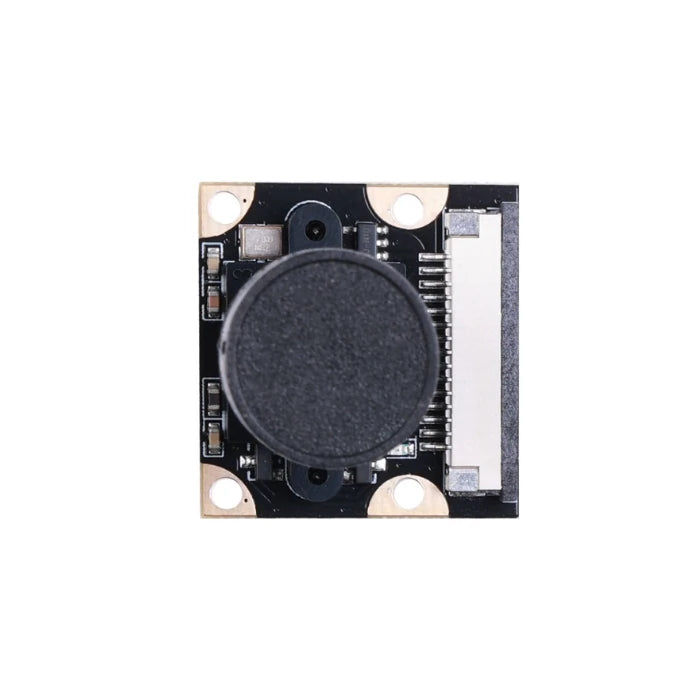

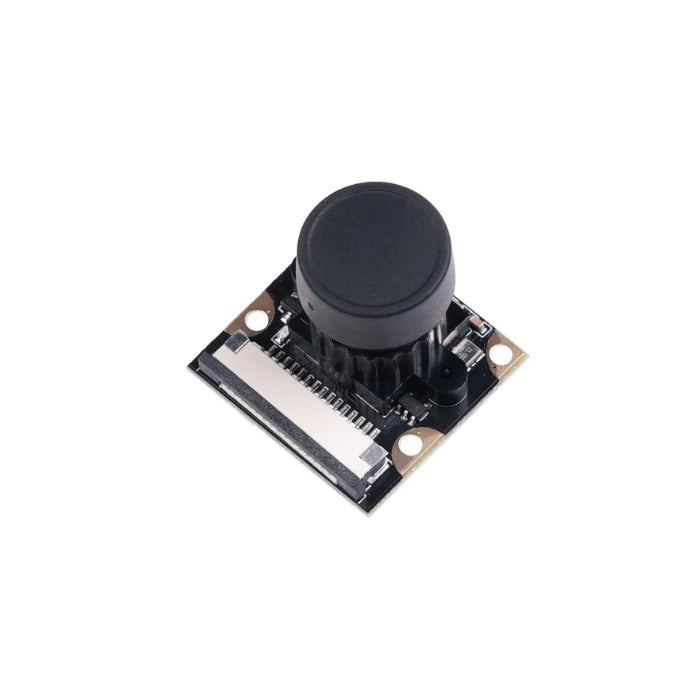

Este Módulo de Cámara IR OV5647-160 FOV cuenta con una Lente Ojo de Pez para lograr un amplio campo de visión de 160°. Utilizando el sensor de alto rendimiento OV5647, alcanza un tamaño de matriz activa de 2592 x 1944 para imágenes en alta definición. Diseñado para versatilidad, es totalmente compatible con Raspberry Pi 3B, 3B+ y 4B. El módulo soporta Luz de Relleno IR para mejorar el rendimiento en condiciones de poca luz e incluye cuatro orificios para tornillos en el módulo para un montaje seguro. Con una distancia focal ajustable de 3.6mm, es la opción ideal para fotografía en espacios grandes y vigilancia de paisajes de alta calidad.
Características
- Compatible con Raspberry Pi: Equipado con un chip sensible a la luz OV5647 de 5 megapíxeles y lente ojo de pez, con un tamaño de matriz activa de 2592 x 1944, compatible con Raspberry Pi 3B / 3B+ / 4.
- Campo de Visión Ultra Amplio: Se beneficia de una Lente Ojo de Pez para lograr un FOV de 160°, permitiendo capturar más área y reducir puntos ciegos.
- Escenarios Visuales Extendidos: Soporta Luz de Relleno IR, haciéndolo adecuado para ambientes con baja visibilidad o total oscuridad.

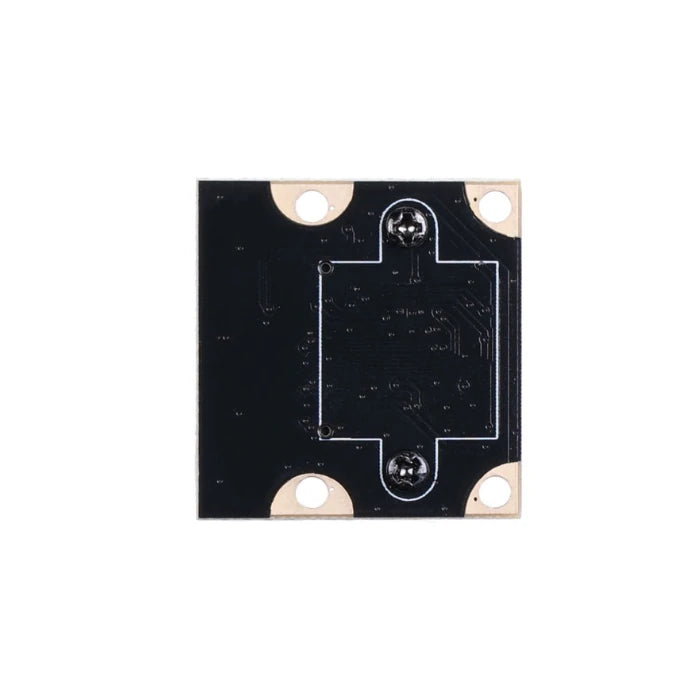

- Montaje Seguro: Cuenta con 4 orificios para tornillos en el módulo, conveniente para fijar en paredes o techos para vigilancia de grandes áreas.
- Precisión Manual: Incluye una lente con distancia focal ajustable de 3.6mm para afinar la claridad de la imagen según la distancia.
Descripción
El Módulo de Cámara OV5647-160 FOV utiliza una Lente Ojo de Pez especializada para lograr un Campo de Visión de 160°, mientras que las cámaras estándar suelen estar limitadas a 72 grados. Emplea el sensor estándar de la industria OV5647 para ofrecer una resolución de 2592 x 1944. El módulo está totalmente optimizado para Raspberry Pi 3B+ y 4B, soportando la integración de Luz de Relleno IR para una visión nocturna superior. Su enfoque ajustable y diseño de montaje con 4 orificios lo hacen perfecto para seguridad de gran angular y monitoreo de alta calidad en espacios amplios.
Como componente clave, la lente ojo de pez crea una distorsión convexa característica, permitiendo capturar un campo de visión significativamente más amplio en comparación con lentes rectilíneos tradicionales. Esto la convierte en una herramienta esencial para proyectos que requieren una perspectiva "panorámica" en un solo sensor.
Una luz de relleno proporciona iluminación auxiliar al grabar en condiciones oscuras. Este módulo de cámara soporta luz de relleno por radiación infrarroja (IR), asegurando una imagen nocturna más clara sin brillo rojo visible (dependiendo de la fuente IR). Al colocar el módulo en puntos elevados usando los 4 orificios para tornillos en el módulo, puedes vigilar eficazmente cualquier actividad inusual en toda tu propiedad.
Nota: Aunque la cámara soporta detección IR, debes conectar una fuente de luz IR externa para lograr visibilidad en completa oscuridad.
Si necesitas una resolución aún mayor o detalles específicos, recomendamos estas alternativas:
- Cámara de alta calidad Raspberry Pi – 12.3 megapíxeles
- Cámara CMOS IMX219 con montura M12/CS – 8 megapíxeles
Aplicaciones
- Vigilancia nocturna y seguridad
- Fotografía panorámica y de paisajes amplios
Especificaciones
|
Parámetros |
Cámara oficial V1 |
OV5647- 62° FOV |
OV5647-67° FOV IR |
OV5647-160° FOV IR |
|
Resolución fija |
5 megapíxeles |
5 megapíxeles |
5 megapíxeles |
5 megapíxeles |
|
CAMPO DE VISIÓN |
- |
62° |
67° |
160° |
|
Modos de video |
1080p@30fps 720p@60fps |
1080p@30fps 720p@60fps |
1080p@30fps 720p@60fps |
1080p@30fps 720p@60fps |
|
Sensor |
OV5647 |
OV5647 |
OV5647 |
OV5647 |
|
Tamaño del arreglo |
2592 × 1944 px |
2592 × 1944 px |
2592 × 1944 px |
2592 x 1944 px |
|
Tamaño de píxel |
1.4 µm x 1.4 µm |
1.4 µm x 1.4 µm |
1.4 µm x 1.4 µm |
1.4 µm x 1.4 µm |
|
Distancia focal |
3.60 mm |
3.4 mm (ajustable) |
3.6 mm (ajustable) |
3.15 mm (ajustable) |
|
Apertura (F) |
2.9 |
2.8 |
2.0 |
2.35 |
|
Fuente de alimentación |
- |
3.3 V (Pin 15) |
3.3 V (Pin 15) |
3.3 V (Pin 15) |
|
Soporte HW |
Pi A+ / B / B+ / 2 |
Pi 3B / 3B+ / 4 |
Pi 3B / 3B+ / 4 |
Pi 3B / 3B+ / 4 |
|
Temp. de operación |
- |
-20°C a 70°C |
-20°C a 70°C |
-20°C a 70°C |
|
Tamaño CMOS |
1/4 de pulgada |
1/4 de pulgada |
1/4 de pulgada |
1/4 de pulgada |
|

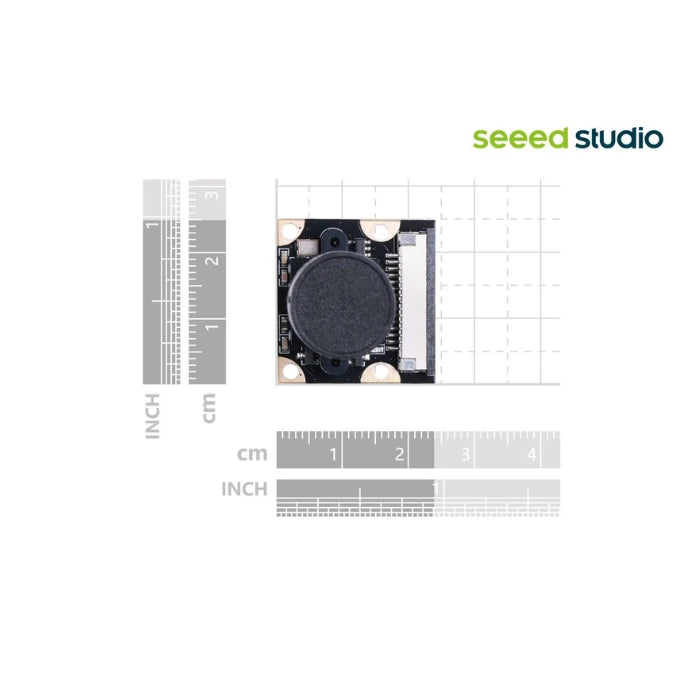

Dimensiones |
25x24x9 mm |
25x24x7 mm |
25x24x23.8 mm |
25x24x18 mm |
| CÓDIGO HS | 8525891900 |
| CÓDIGO USH | 8525895050 |
| UPC | |
| CÓDIGO EUH | 8517600000 |
| País de origen | CHINA |

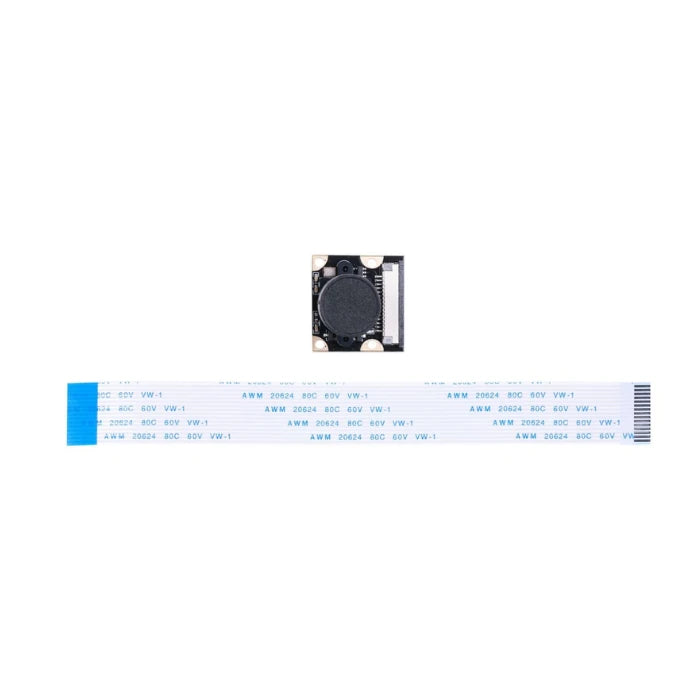

Lista de contenido
-
1 × Módulo de cámara IR OV5647‑160 FOV
-
1 × Cable plano CSI
Preguntas frecuentes
Soy nuevo en la cámara Raspberry Pi, ¿cómo puedo empezar?
Los módulos de cámara de la serie OV5647 pueden programarse igual que los módulos oficiales de Raspberry Pi. Puedes consultar la documentación oficial de Raspberry Pi para comenzar tus proyectos.
¿Qué modelos de Raspberry Pi son compatibles?
Soporta de forma nativa Raspberry Pi 3B y 4B a través de la interfaz CSI integrada.
¿Qué resolución proporciona el sensor?
El sensor OV5647 ofrece una nítida resolución de 5 megapíxeles para imágenes fijas y soporta video 1080p.
