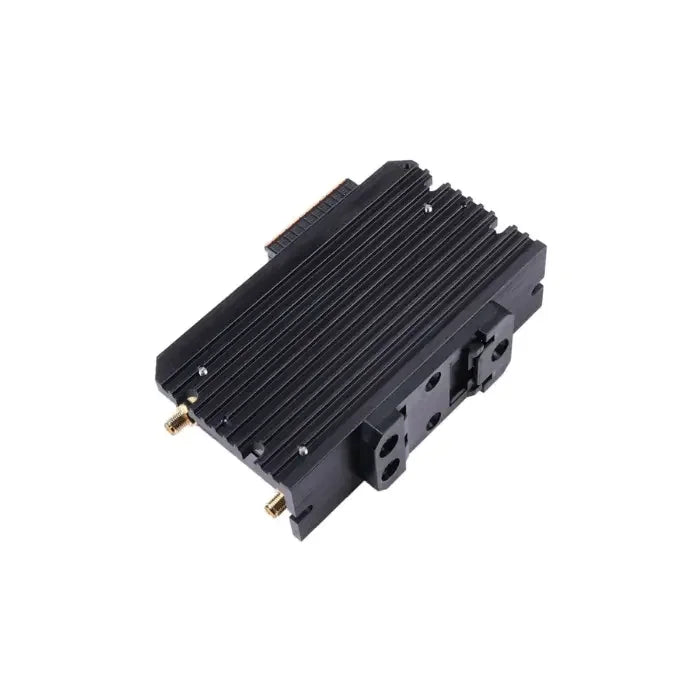

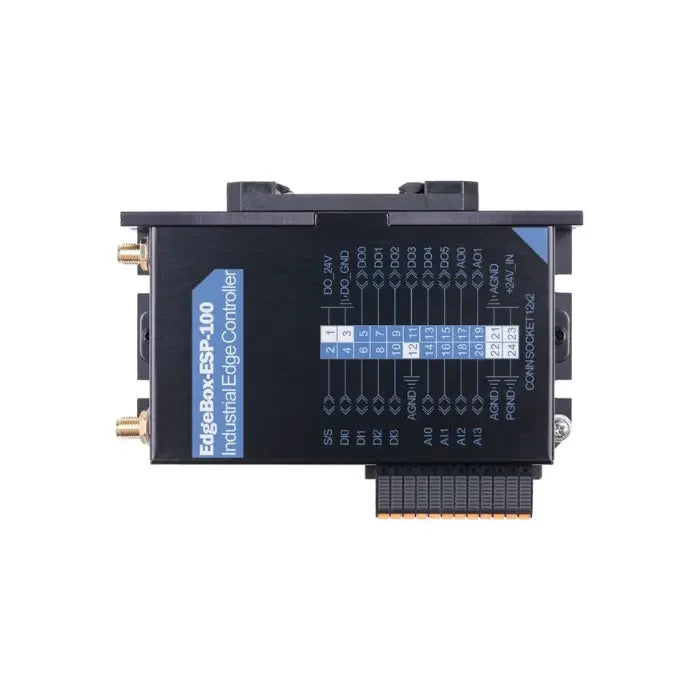

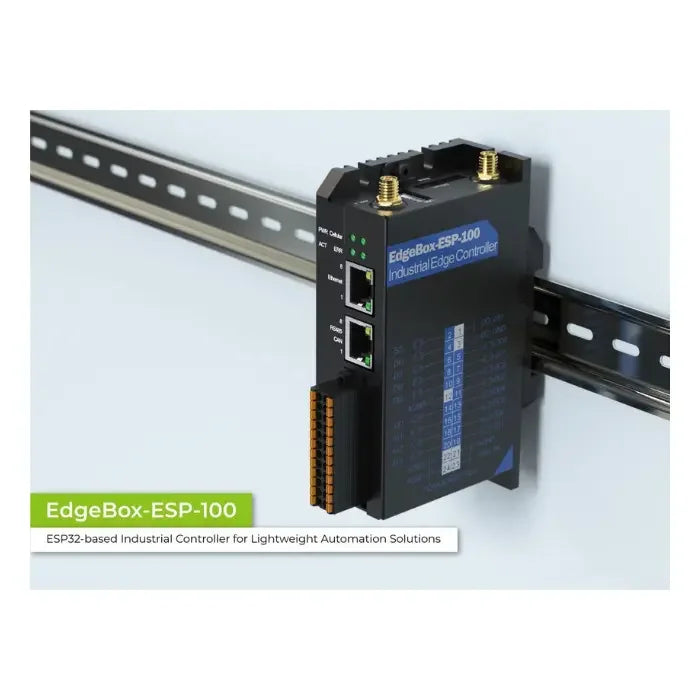

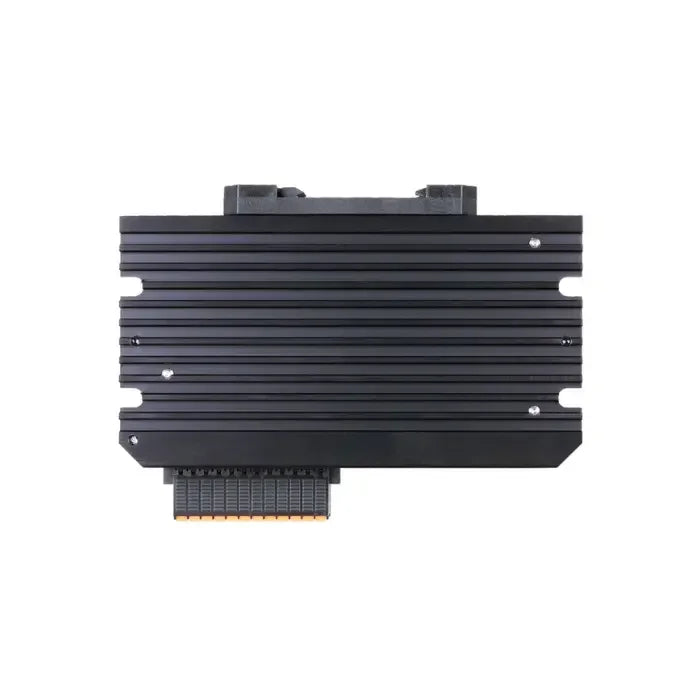

Controlador perimetral industrial Seeed Studio EdgeBox-ESP-100
Seeed Studio EdgeBox-ESP-100-Controlador Edge Industrial es un controlador Industrial IoT ligero pero potente, diseñado para automatización de campo y computación en el borde. Con capacidades integradas de multi-conectividad inalámbrica y soporte multi-Fieldbus, puede operar de forma independiente como un PLC o servir como una pasarela industrial para conectar PLCs heredados a redes modernas y plataformas en la nube.
Impulsado por Raspberry Pi CM4, el EdgeBox-ESP-100 ofrece 3×RS485, puertos Ethernet duales y conectividad inalámbrica opcional que incluye 4G LTE, LoRa®, Wi-Fi/BLE y Zigbee. Esto lo convierte en una solución versátil para implementaciones de IoT industrial que requieren comunicación confiable e integración flexible.
Aviso importante: Disponibilidad de la función de programación/depuración USB
La función de programación/depuración USB solo está disponible en la última versión del EdgeBox-ESP-100. Las versiones antiguas solo soportan alimentación a través del puerto USB-A y no admiten programación/depuración.
No conecte el puerto USB-A de versiones antiguas a una PC
Conectar el puerto USB-A de modelos antiguos a una PC puede causar un comportamiento incorrecto. Por favor, use solo la nueva versión si tiene la intención de programar o depurar vía USB.
Cómo identificar la nueva versión
Verifique la etiqueta de Número de Serie (SN) en la carcasa del dispositivo:
Antiguos números de serie (SN): Todos los números de serie con 2437 o anteriores (por ejemplo, 102991735243700001)
Nuevos números de serie (SN): Todos los números de serie con 2438 o posteriores (por ejemplo, 102991735243800001), que indican producción a partir de la semana 38 de 2024 en adelante.
Características
- Soporte multi-Fieldbus: CAN, RS485, Ethernet para comunicación industrial
- Capacidad multi inalámbrica: Wi-Fi integrado, BLE, módulo 4G LTE opcional
- Diseño de hardware confiable: Estructura robusta, sin ventilador, con mantenimiento reducido
- Diseño eléctrico confiable: Alta aislación, protección contra sobretensiones y seguridad contra cortocircuitos
- Soporte de programación conforme a IEC 61131-3 (en desarrollo)
- Programable con ESP-IDF para desarrollo flexible de IoT
Especificación
|
Parámetros |
Detalle |
|
Básico |
|
|
CPU |
ESP32S3 |
|
Memoria |
512KB + 8MB RAM |
|
Almacenamiento |
Flash de 16MB |
|
Inalámbrico |
|
|
WiFi |
2.4 GHz integrado |
|
Bluetooth |
Bluetooth 5.0 integrado, BLE |
|
Celular |
Módulo 4G - A7670G SIMCom LTE Cat 1 |
|
LoRa® |
Compatible* |
|
Interfaz |
|
|
Ethernet |
100M RJ45 *1 |
|
USB |
USB2.0 A*1 |
|
CAN BUS |
CAN BUS *1 (aislado) |
|
Serie RS |
RS485 *1 (aislado) |
|
Entrada Digital |
4 (aislados) a bordo |
|
Voltaje de entrada DC - 24V |
|
|
Salida digital |
6 (aislados) |
|
Voltaje recomendado - 24V |
|
|
Entrada analógica |
4 (aislados) |
|
Entrada: 0 ~ 20 mA por defecto, 0-10V opcional |
|
|
Salida Analógica |
2 (aislados) |
|
Salida: 0 ~ 5 V |
|
|
Fuente de alimentación |
10.8 ~ 36 V |
|
Funciones adicionales |
|
|
RTC |
RTC |
|
Chip de cifrado |
Atecc608a (opcional) |
|
Temperatura de operación |
-20 a +60 °C |
|
Certificación |
RoHS, CE, FCC, UKCA |
|
Garantía |
2 Años |
El voltaje máximo de operación es 60V.
Aplicación
- SCADA
- Controlador industrial
- Bucles de control proporcional, integral y derivativo (PID);
- Control de secuenciación lógica
- Pasarela industrial
Documentos
| CÓDIGO HS | 8471419000 |
| CÓDIGO USH | 8517180050 |
| UPC | 841454123569 |
| CÓDIGO EUH | 8471707000 |
| País de origen | CHINA |
Lista de piezas
|
EdgeBox-ESP-100 |
x1 |
La Marca LoRa® es una marca registrada de Semtech Corporation o sus subsidiarias. LoRaWAN® es una marca usada bajo licencia de la LoRa Alliance®.
