Módulo de motor de junta integrada ROBSTRIDE03 QDD 60N.m

SKU: ROBSTRIDE-03
Tipo: Motor (sin Debug Board)
Precio regular 251,94 € Precio de oferta 226,75 €
10% DE DESCUENTO
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Añadir a la lista de deseos
TB-ROBSTRIDE03-3

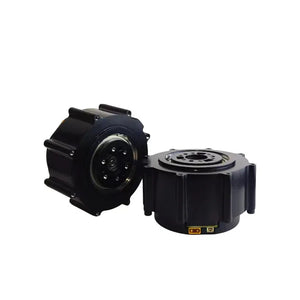

Módulo de motor de junta integrada ROBSTRIDE03 QDD 60N.m

Módulo de motor de articulación integrado ROBSTRIDE03 QDD de 60 N·m: es un actuador integrado de accionamiento casi directo para articulaciones robóticas, plataformas de investigación, brazos robóticos, prototipos de robots con patas y ejes de automatización compactos. Combina el motor, el reductor, la electrónica de accionamiento y la retroalimentación del codificador en un módulo de movimiento compacto para equipos de ingeniería.

Los datos oficiales de RobStride indican un par/carga máximo de 60 N·m, un par/carga nominal de 20 N·m, un voltaje nominal de 48 V, un rango de voltaje de 15-60 V, control de accionamiento FOC, una relación de reducción de 9:1 y 2 codificadores magnéticos. Utiliza la siguiente tabla comparativa para seleccionar el modelo ROBSTRIDE adecuado según tus requisitos de par, voltaje, masa y nivel de protección.

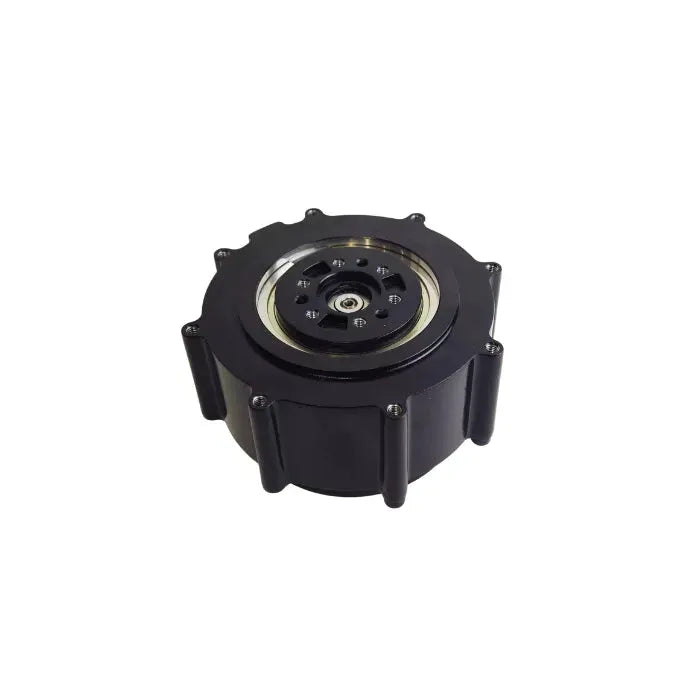

Imagen representativa oficial de ROBSTRIDE03

Características

  • Clase de par máximo de 60 N·m: los datos oficiales de RobStride indican un par/carga máximo de 60 N·m para una salida del actuador de corta duración dentro de los límites adecuados de corriente y temperatura.
  • Clase de par nominal de 20 N·m: utiliza este actuador cuando el mecanismo sea compatible con la clase de par/carga nominal indicada de 20 N·m.
  • Módulo actuador QDD integrado: combina el motor, el reductor, el controlador y la retroalimentación del codificador para una integración compacta en articulaciones robóticas.
  • Retroalimentación mediante 2 codificadores magnéticos: admite el control de articulaciones robóticas en lazo cerrado mediante la configuración de codificadores indicada en los datos oficiales.
  • Voltaje nominal de 48 V: diseñado en torno a un sistema de 48 V, con un rango de funcionamiento indicado de 15-60 V.
  • Método de accionamiento FOC: los datos mecánicos oficiales indican control orientado al campo para aplicaciones de control de movimiento de precisión.
  • Relación de reducción de 9:1: utiliza una etapa de reducción compacta con engranajes de acero mecanizado.
  • Cuerpo del actuador de 106 x 106 x 56 mm: los datos mecánicos oficiales indican un tamaño de 106 x 106 x 56 mm y un peso de 880 g ± 20 g.

Especificaciones

Modelo RobStride 03
Tipo de producto Módulo de motor de articulación robótica QDD integrado
Tamaño 106 × 106 × 56 mm
Peso 880 g ± 20 g
Nivel de protección IP52 (admite personalización a IP67)
Ubicación de los orificios de la brida 30,35 x 9 x 6 mm (M4)

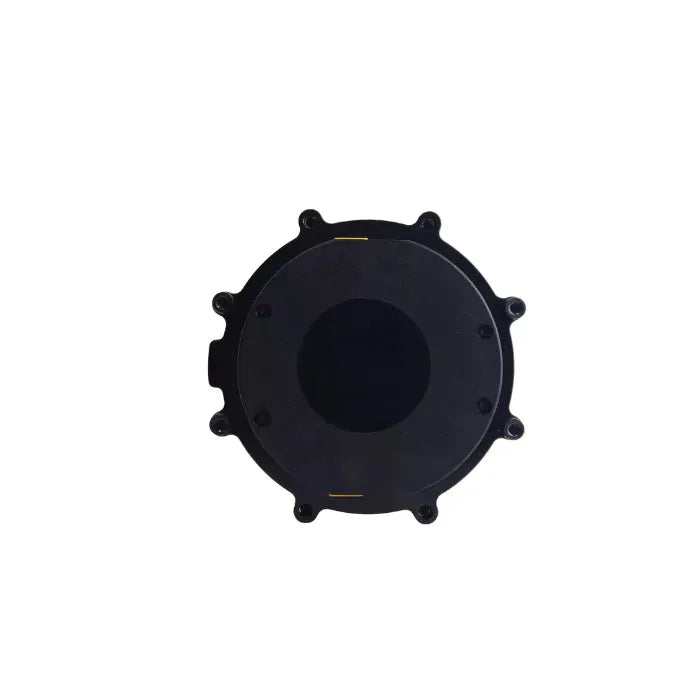

Ubicación de los orificios de instalación mecánica 98 x 8 x 8 mm (M4)

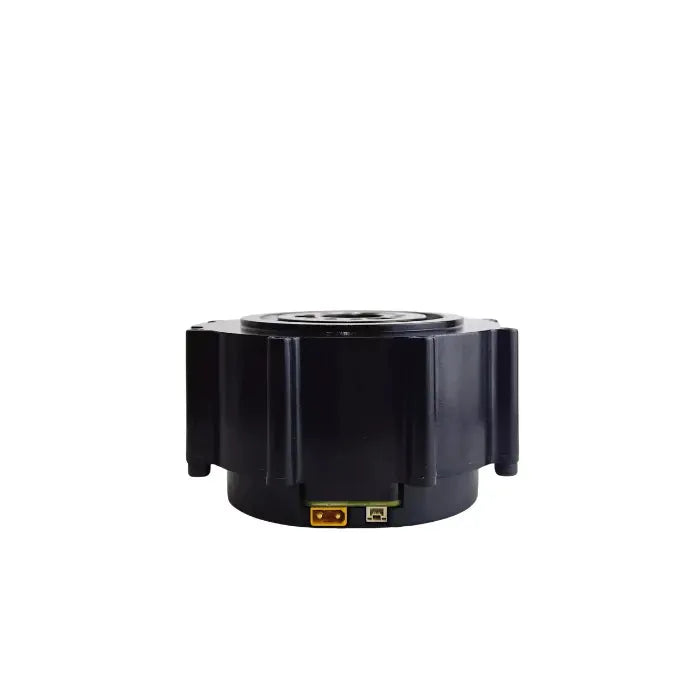

Interfaz del terminal eléctrico XT30 + GH1.25
Polos 42
Fases 3
Método de accionamiento FOC
Relación de reducción 9:1
Material del engranaje Acero mecanizado
Voltaje nominal 48V
Rango de voltaje 15-60V
Potencia de salida nominal 380 W ± 10%
Par/carga nominal 20 N·m
Par/carga máximo 60 N·m
Velocidad sin carga 195 rpm ± 10 %
Corriente sin carga 0,6 A rms ± 10%
Velocidad de carga nominal 100 rpm ± 10%
Corriente de fase de carga nominal 12 A pico ± 10%
Corriente de fase máxima 43 A pico ± 10%
FEM inversa 17 V rms/krpm ±10%
Resistencia de línea 0,39 Ω ± 10%
Constante de par 2,36 N·m/A rms
Inductancia 0,275 mH ± 10%
Codificador 2 codificadores magnéticos
Rango de temperatura -20~50℃
Rango de humedad 5~85%
Rango de temperatura de almacenamiento -30~70℃
Nivel de aislamiento Clase B
Resistencia de aislamiento / bobinado del estator 500 V CC/CA, 100 MΩ
Resistencia a alta tensión / estator y carcasa 600 V CA, 1 s, 2 mA

Descripción general del hardware


Comparación de parámetros de ROBSTRIDE

La siguiente tabla compara los parámetros oficiales de los actuadores RobStride para facilitar la selección del modelo. No indicado significa que el parámetro no está publicado en los datos oficiales utilizados para esta comparación.

Modelo Par/carga máximo Par/carga nominal Voltaje nominal Rango de voltaje Tamaño Peso Nivel de protección Codificador Relación de reducción Velocidad sin carga
ROBSTRIDE00 14 N·m 5 N·m 48V 24-60V 57 × 57 × 51 mm 310 g ± 10 g No indicado 2 codificadores magnéticos 10:1 315 rpm ± 10 %
ROBSTRIDE01 17 N·m 6 N·m 36V 24-48V 78,5 × 78,5 × 40 mm 380 g ± 3 g IP52 (admite personalización a IP67) 1 codificador magnético 7.75:1 315 rpm ± 10 %
ROBSTRIDE02 17 N·m 6 N·m 48V 24-60V 78,5 × 78,5 × 45,5 mm 405 g ± 5 g IP52 (admite personalización a IP67) 2 codificadores magnéticos 7.75:1 410 rpm ± 10 %
ROBSTRIDE03 60 N·m 20 N·m 48V 15-60V 106 × 106 × 56 mm 880 g ± 20 g IP52 (admite personalización a IP67) 2 codificadores magnéticos 9:1 195 rpm ± 10 %
ROBSTRIDE04 120 N·m 40 N·m 48V 15-60V 120 × 120 × 56 mm 1420 g ± 20 g IP52 (admite personalización a IP67) 2 codificadores magnéticos 9:1 200 rpm ± 10 %
ROBSTRIDE05 5,5 N·m 1,6 N·m 48 V 15-60 V 46 × 46 × 44 mm 191 g ± 10 g No indicado 2 codificadores magnéticos 7.75:1 480 rpm ± 10 %
ROBSTRIDE06 36 N·m 11 N·m 48 V 15-60 V 88 × 88 × 49 mm 621 g ± 10 g No indicado 2 codificadores magnéticos 9:1 480 rpm ± 10 %
ROBSTRIDE-EDULITE05 6 N·m 1,8 N·m 48 V 15-60 V 46 × 46 × 44 mm 242 g No indicado 2 unidades 9 430 rpm ± 10 %
ROBSTRIDE02-IP67 17 N·m 6 N·m 48V 24-60V 60 × 60 × 27 mm 490 g ± 5 g IP67 2 codificadores magnéticos 7.75:1 410 rpm ± 10 %

Documentos de referencia


Aplicación

  • Desarrollo de articulaciones robóticas - Construya articulaciones rotatorias compactas para brazos, piernas, cardanes y plataformas de movimiento personalizadas.
  • Investigación con humanoides y cuadrúpedos - Prototipe ejes de articulación controlados donde resulte útil el empaquetado integrado del actuador.
  • Brazos robóticos - Desarrolle ejes rotatorios de hombro, codo, muñeca o pinza para automatización de laboratorio e investigación de manipulación.
  • Robótica móvil - Integre movimiento rotatorio controlado en AMR, AGV, robots de inspección y subsistemas mecatrónicos.
  • Educación y formación - Enseñe el control de actuadores, la retroalimentación de codificadores, los conceptos de FOC y los flujos de trabajo de ajuste de articulaciones.
  • Automatización personalizada - Utilícelo en dispositivos de alta torsión y baja velocidad, sistemas de movimiento horizontal y vertical, equipos hápticos y bancos de pruebas.

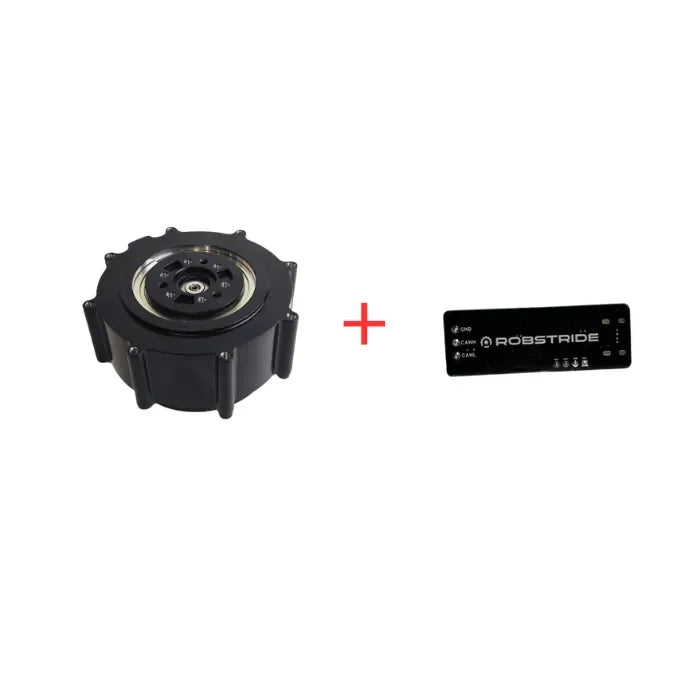

Lista de contenido

Variante seleccionada SKU Artículo incluido Cantidad
Motor (sin placa de depuración) TB-ROBSTRIDE03 Módulo de motor del actuador ROBSTRIDE03 1

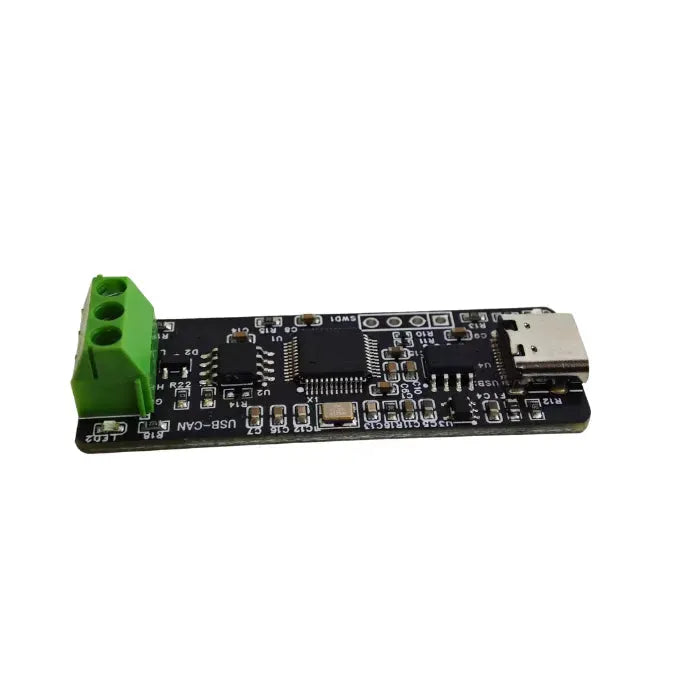

Placa de depuración TB-ROBSTRIDE-Debug Accesorio de placa de depuración ROBSTRIDE 1

Preguntas frecuentes

¿Qué modelo ROBSTRIDE se trata en esta página?

Esta página trata sobre ROBSTRIDE03, el módulo de motor de articulación robótica integrada QDD seleccionado.

¿Qué valores de par se indican oficialmente?

Los datos oficiales de RobStride indican un par/carga nominal de 20 N·m y un par/carga máximo de 60 N·m para ROBSTRIDE03.

¿Qué voltaje se debe planificar?

El voltaje nominal indicado es de 48 V, con un rango de voltaje indicado de 15-60 V. Confirme la capacidad de la fuente de alimentación, los límites de corriente y la protección antes de realizar pruebas.

¿Qué retroalimentación del codificador utiliza?

Los datos oficiales indican 2 codificadores magnéticos para este actuador.

¿Cómo debería compararlo con otros modelos ROBSTRIDE?

Use la tabla de comparación de parámetros de ROBSTRIDE anterior para comparar el par, el voltaje, el peso, el nivel de protección, los codificadores, la relación de reducción y la velocidad sin carga de la serie.

¿Esta oferta es solo para el módulo del motor?

Las opciones de Shopify pueden incluir el módulo del motor y un accesorio de placa de depuración. Elija la opción del módulo del motor para el actuador, o elija la opción de la placa de depuración únicamente cuando necesite ese accesorio.

¿Qué se debe comprobar antes de la integración?

Confirme la geometría de montaje, el margen de par, los límites térmicos, el dimensionamiento de la fuente de alimentación, el cableado CAN cuando corresponda, la configuración del software y los dispositivos de prueba seguros antes de encender el actuador.
