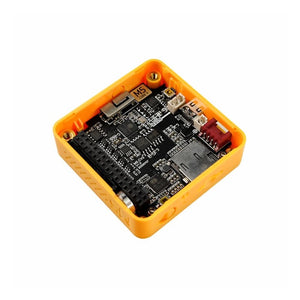

M5Stack Core2 AWS ESP32 Kit de Desarrollo IoT
Core2 para AWS es el kit de hardware de referencia para AWS IoT Kit, un programa de aprendizaje prescriptivo de AWS que hace que sea fácil y rentable aprender a crear aplicaciones de IoT utilizando los servicios de AWS. Viene equipado con un elemento seguro preaprovisionado Microchip ATECC608 Trust&GO, además de las características existentes del M5Stack Core2 y M5GO Bottom2 estándar. Core2 para AWS es un kit de hardware seguro, extensible y plug-and-play rico en funciones para aprender y crear una amplia gama de aplicaciones de IoT.
Para obtener más información sobre el programa Core2 para AWS IoT Kit, visite https://core2-for-aws-docs.m5stack.com
El Core2 para AWS viene con un microcontrolador ESP32-D0WDQ6-V3, que cuenta con dos núcleos Xtensa LX6 de 32 bits y una frecuencia principal de hasta 240 Mhz, con Wi-Fi de 2,4 GHz. Viene con 8 MB de PSRAM y 16 MB de flash integrados.
La unidad principal está equipada con una pantalla táctil capacitiva de 2,0 pulgadas que proporciona una interfaz hombre-máquina fluida y receptiva. El motor de vibración incorporado se puede utilizar para proporcionar alertas o retroalimentación háptica. El módulo RTC de la placa proporciona una hora exacta del día. La energía se suministra a través de un chip de administración de energía AXP192, para monitorear y controlar los atributos de energía del dispositivo. La ranura para tarjeta TF incluida admite tarjetas microSD de hasta 16 GB. El altavoz integrado está emparejado con un chip amplificador de potencia de interfaz de audio digital I2S para reducir la distorsión de la señal y proporcionar una salida de audio más clara. Hay botones físicos independientes de encendido y reinicio (RST) a los lados de Core2 para AWS, con 3 botones táctiles programables en el frente de la pantalla.
M5GO Bottom2 para AWS agrega funciones y seguridad adicionales para aplicaciones de IoT. El MPU6886 proporciona temperatura y IMU interna de 6 ejes, el micrófono digital SPM1423 captura audio para grabar o crear aplicaciones de voz, 10 LED RGB programables individualmente a través de SK6812 para crear efectos de luz animados y personalizados, una batería de iones de litio de 500 mAh proporciona energía mientras viaja , el chip de autenticación criptográfica Microchip ATECC608 Trust&GO integrado está provisto previamente de claves seguras para simplificar la conectividad a AWS y acelerar la criptografía. cálculo. La interfaz del chip CP2104 está reservada en la PCB de Core2 para que AWS interactúe con la batería de litio.
Para todas las preguntas o problemas relacionados con este dispositivo, visite nuestro foro: forum.m5stack.com
Gestión de energía
Operaciones:
Encendido: un clic en el botón de encendido a la izquierda
Apagado: mantenga presionado el botón de encendido izquierdo durante 6 segundos
Restablecer: haga clic en el botón RST en la parte inferior
Extensiones
Algunos de los bordes de la pantalla tendrán problemas de no linealidad táctil; puede intentar utilizar M5Tool para actualizar el firmware de la pantalla y resolver este problema.
Característica de producto
-
Kit de hardware de referencia para usar con el kit AWS IoT
-
ESP32-D0WDQ6-V3, compatible con Wi-Fi de 2,4 GHz
-
16 Mb de memoria Flash, 8 Mb de memoria PSRAM
-
Chip de cifrado de hardware ATECC608 incorporado
-
Pantalla táctil capacitiva
-
Micrófono PDM incorporado, indicador de encendido, IMU de 6 ejes, motor de vibración, códec I2S, amplificador, altavoz, RTC, botón de encendido, botón de reinicio, 10 LED RGB
-
Ranura para tarjeta TF (admite hasta 16 GB)
-
Batería de iones de litio incorporada de 500 mAh, equipada con chip de administración de energía
-
Validado a través del programa de calificación de dispositivos de AWS
-
Compatible con desarrollo multiplataforma:
Incluir
-
1 núcleo M5Stack2
-
1x M5GO Bottom2 para AWS
-
1x USB tipo C (50 cm)
-
1x LLAVE HEXAGONAL
Solicitud
-
Controlador de Internet de las cosas
-
Educación STEM
-
Proyectos de bricolaje
Especificación
| Recursos | Parámetro |
|---|---|
| ESP32-D0WDQ6-V3 | Doble núcleo de 240 MHz, 600 DMIPS, SRAM de 520 KB, Wi-Fi |
| Destello | 16MB |
| Memoria de acceso aleatorio (PSRAM) | 8MB |
| Chip de cifrado de hardware | ATECC608B-TNGTLSU-G (dirección 0x35) |
| Voltaje de entrada | 5 V a 500 mA |
| Interfaz del host | Tipo C x1, PIN POGO x1, I2C x1, GPIO x1, UART x1 |
| Luz LED programable | SK6812*10 |
| Botón | Botón de encendido, botón RST, botón de pantalla virtual * 3 |
| Recordatorio de vibración | Motor de vibración |
| Pantalla LCD IPS | 2,0"@320*240 ILI9342C |
| IC de pantalla táctil capacitiva | FT6336U |
| Vocero | 1W-0928 |
| micrófono | SPM1423 |
| Amplificador de potencia I2S | NS4168 |
| NARIZ | MPU6886 |
| RTC | BM8563 |
| Unidad de gestión del proyecto | AXP192 |
| Chip USB | CP2104 |
| Impulsor CC-CC | SY7088 |
| Ranura para tarjeta TF | Admite hasta 16G |
| Batería de Litio | 500 mAh a 3,7 V |
| Antena | Antena 3D de 2,4 G |
| Temperatura de trabajo | 32 °F a 104 °F (0 °C a 40 °C) |
| Peso neto | 101g |
| Peso bruto | 108g |
| Tamaño del producto | 54 x 54 x 24 mm |
| Tamaño del paquete | 90 x 60 x 27 mm |
| Material de la cáscara | Plástico (PC) |
Esquemas
Mapa de pines
LCD y tarjeta TF
LCD: 320x240 tarjeta TF Tamaño máximo 16GB
| Chip ESP32 | GPIO38 | GPIO23 | GPIO18 | GPIO5 | GPIO15 | |||
|---|---|---|---|---|---|---|---|---|
| Chip AXP192 | AXP_IO4 | AXP_DC3 | AXP_LDO2 | |||||
| ILI9342C | MISO | FUMAR | SCK | CS | ANUNCIO | Primera vez | licenciado en Derecho | PWR |
| Chip ESP32 | GPIO38 | GPIO23 | GPIO18 | GPIO4 |
|---|---|---|---|---|
| Tarjeta TF | MISO | FUMAR | SCK | CS |
CAP.TOUCH (Dirección I2C: 0x38)
| Chip ESP32 | GPIO21 | GPIO22 | GPIO39 |
|---|---|---|---|
| AXP192 | |||
| FT6336U | Adventista del Séptimo Día | LCC | EN T |
Micrófono y NS4168
| Chip ESP32 | GPIO12 | GPIO0 | GPIO2 | AXP_IO2 | GPIO34 |
|---|---|---|---|---|---|
| NS4168 | BCLK | LRCK | DATOS | SPK_ES | |
| SPM1423 | Clic | DATOS |
Luz Indicadora de Potencia AXP
| AXP192 | AXP_IO1 | AXP_LDO3 |
|---|---|---|
| LED verde | Vcc | / |
| Motor de vibración | Vcc |
RTC
| Chip ESP32 | GPIO21 | GPIO22 | |
|---|---|---|---|
| AXP192 | AXP_PWR | ||
| BM8563 | Adventista del Séptimo Día | LCC | EN T |
IMU (giroscopio de 3 ejes y acelerómetro de 3 ejes) & Pogo Pin
| Chip ESP32 | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | Adventista del Séptimo Día | LCC |
| Pogo Chapa | Adventista del Séptimo Día | LCC |
USB a chip serial
| Chip ESP32 | GPIO1 | GPIO3 |
|---|---|---|
| CP2104 | RXD | TXD |
Memoria de acceso aleatorio (PSRAM)
| Chip ESP32 | GPIO8 | GPIO7 | GPIO10 | GPIO9 | GPIO17 | GPIO16 |
|---|---|---|---|---|---|---|
| ESP-PSRAM64H | SI/SIO0 | SO/SIO1 | SIO2 | SIO3 | CLIC | CS# |
SK6812-LED
| Chip ESP32 | GPIO25 |
|---|---|
| SK6812-LED | DATOS |
Conexión I2C interna
| Chip ESP32 | GPIO21 | GPIO22 |
|---|---|---|
| MPU6886 | Adventista del Séptimo Día | LCC |
| AXP192 | Adventista del Séptimo Día | LCC |
| BM8563 | Adventista del Séptimo Día | LCC |
| FT6336U | Adventista del Séptimo Día | LCC |
| ATECC608 | Adventista del Séptimo Día | LCC |
Valor medido de la corriente de carga
| corriente de carga | Carga completa actual (Apagar) | Corriente completamente cargada (Encendido) |
|---|---|---|
| 0,219 A | 0,055 A | 0,147 A |
