Lector UART de la unidad RFID UHF M5Stack JRD-4035
Descripción

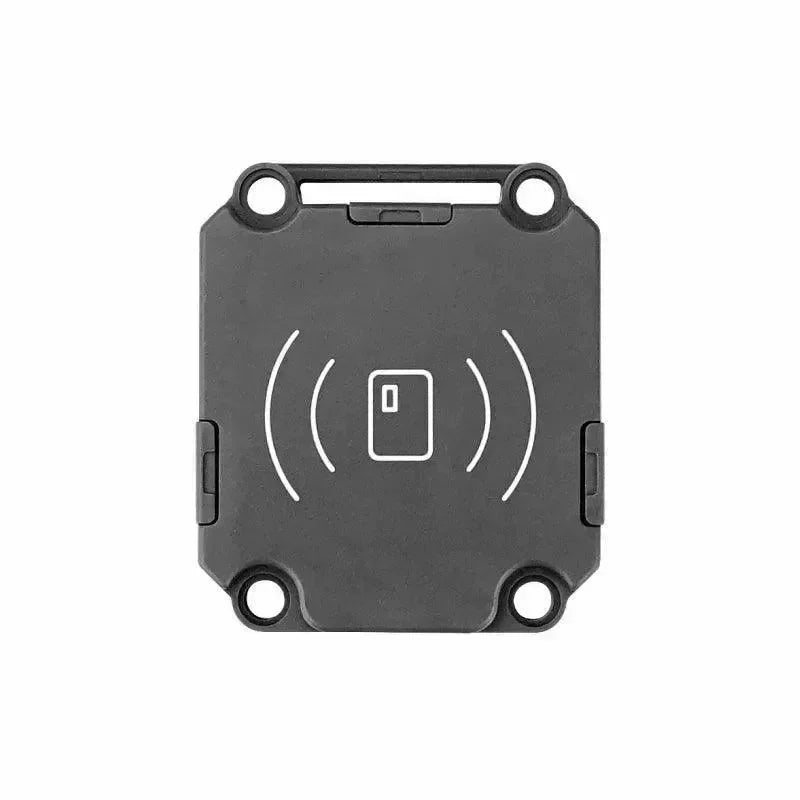

La unidad RFID UHF M5Stack (JRD-4035) es un módulo RF inalámbrico integrado de ultraalta frecuencia para detectar etiquetas y leer datos. Este lector RFID UHF utiliza la solución del módulo JRD-4035 con una antena cerámica integrada, lo que reduce la incertidumbre de integración que puede surgir al añadir una antena externa a los módulos UHF convencionales. Con un diseño de RF optimizado, la unidad RFID JRD-4035 está diseñada para ofrecer bajo consumo energético, reconocimiento estable y proyectos RFID prácticos de largo alcance.
Según M5Stack, la unidad RFID UHF M5Stack puede alcanzar un alcance efectivo superior a 1.5m con una potencia de transmisión de 100mW, y el rango de detección indicado es de hasta 2m. La unidad se comunica mediante UART a 115200bps e incluye un conjunto de comandos AT integrado, por lo que el lector RFID UHF es plug and play para controladores host que necesiten supervisar etiquetas en inventarios, logística o comercio minorista inteligente.
Demostración en video
Mira el video MP4 oficial de M5Stack directamente después de la descripción para conocer la unidad RFID UHF M5Stack, el lector JRD-4035 y un flujo de trabajo RFID UART habitual.
Características
- Unidad RFID UHF M5Stack: unidad RFID de lectura/escritura de ultraalta frecuencia basada en la solución del módulo JRD-4035.
- Antena cerámica integrada: evita la necesidad de una antena externa adicional en muchos diseños integrados.
- Lector RFID UHF: rango de detección de hasta 2m, con un alcance efectivo superior a 1.5m a una potencia de transmisión de 100mW.
- Amplia cobertura de frecuencias: rango de frecuencia de funcionamiento de 840 a 960MHz.
- Compatibilidad con protocolos: protocolos de interfaz aérea EPCglobal UHF Clase 1 Gen 2 e ISO/IEC 18000-6C.
- Interfaz UART: comunicación serie con una velocidad en baudios de 115200bps y un conjunto de comandos AT integrado.
- Flujo de trabajo con varias etiquetas: capacidad del búfer de hasta 200 etiquetas para supervisar y leer varias etiquetas de productos.
- Reconocimiento estable: la unidad RFID JRD-4035 está diseñada para reconocer etiquetas de forma sensible y estable.
Especificaciones
| Nombre del producto | Unidad RFID UHF (JRD-4035) |
| Protocolo de interfaz aérea | EPCglobal UHF Clase 1 Gen 2, ISO/IEC 18000-6C |
| Regiones compatibles | Estados Unidos, Canadá y otras regiones FCC; Europa y otras regiones ETSI EN 302 208; China continental, Taiwán, Japón, Corea y Malasia |
| Rango de frecuencia de funcionamiento | 840 ~ 960MHz |
| Rango de potencia de salida | 18 ~ 26dBm |
| Rango de detección | Hasta 2m |
| Búfer de etiquetas | 200 etiquetas |
| Protocolo de comunicación | UART, velocidad en baudios de 115200bps |
| Antena | Antena cerámica integrada |
| Material de la carcasa | Plástico (PC) |
| Tamaño del producto | 56.0 x 48.0 x 11.5mm |
| Peso del producto | 41.0g |
| Tamaño del paquete | 88.0 x 61.0 x 21.0mm |
| Peso bruto | 58.8g |
Aplicaciones
- Logística de almacén: utiliza la unidad RFID UHF M5Stack para gestionar palés y leer etiquetas de productos.
- Gestión de vehículos: crea flujos de trabajo de identificación RFID UHF en torno al lector RFID UHF.
- Comercio minorista inteligente: supervisa y lee varias etiquetas de productos con la unidad RFID JRD-4035.
- Seguimiento de activos: conecta la interfaz UART a un dispositivo host M5Stack para inventariar etiquetas y comprobar su estado.
- Validación de prototipos: utiliza la unidad RFID UHF de M5Stack para probar el alcance de las etiquetas UHF, la colocación de la antena y la estabilidad de lectura.
Lista de productos
| 1 | Unit RFID-UHF |
| 1 | Cable Grove HY2.0-4P, 20 cm |
| 1 | Etiqueta RFID, 840 ~ 960 MHz |
Otro contenido
Nota sobre la distancia de lectura
M5Stack señala que, si la distancia de lectura real no alcanza el rango nominal de 1,5 m a 2 m, los usuarios deben comprobar dos puntos: la potencia de transmisión debe ajustarse al valor máximo y la frecuencia del software no debe desviarse significativamente de la frecuencia de la antena del dispositivo, que es de 922 MHz. Esto ayuda a la unidad RFID JRD-4035 a mantener la distancia de lectura esperada.
Para bancos de pruebas y pequeñas implementaciones, el lector RFID UHF puede validarse con la etiqueta RFID incluida antes de pasar a un conjunto más grande de etiquetas. La unidad RFID JRD-4035 también resulta útil cuando un proyecto necesita control UART, comandos AT y lectura UHF de etiquetas repetible en un único módulo compacto. La combinación del lector RFID UHF y la unidad RFID JRD-4035 mantiene sencilla la configuración del hardware.
Referencia del esquema
El esquema oficial ayuda a los desarrolladores a revisar la conexión UART y los pines de alimentación antes de integrar la unidad RFID UHF de M5Stack en un controlador o flujo de trabajo integrado.

Recursos
- Documentación oficial del producto M5Stack
- PDF oficial del protocolo Unit RFID-UHF
- Documentación de RFID UHF para MicroPython de UIFlow
- Repositorio de GitHub de M5Unit-UHF-RFID
- Programa EasyLoader oficial
Preguntas frecuentes
¿Para qué se utiliza la unidad RFID UHF de M5Stack?
La unidad RFID UHF de M5Stack se utiliza para leer y escribir etiquetas RFID UHF en logística de almacenes, gestión de vehículos, comercio minorista inteligente y seguimiento de activos.
¿Qué solución de módulo utiliza?
La unidad adopta la solución del módulo JRD-4035 con una antena cerámica integrada.
¿Cuál es el alcance de lectura?
M5Stack indica un alcance de detección de hasta 2 m, con un alcance efectivo superior a 1,5 m utilizando una potencia de transmisión de 100 mW.
¿Qué interfaz utiliza el lector RFID UHF?
El lector RFID UHF utiliza comunicación UART a 115200 bps e incluye un conjunto integrado de comandos AT.
¿Cuántas etiquetas puede almacenar el búfer?
La capacidad del búfer de etiquetas es de hasta 200 etiquetas.
¿Hay un video oficial?
Sí. El video MP4 oficial de M5Stack está incrustado justo después de la descripción de esta unidad RFID JRD-4035.
