🎧 Resumen del producto – Módulo de audio MIDI Unit Synth
El Unit Synth es un módulo compacto y de alto rendimiento 🎹 síntesis de audio MIDI diseñado para sistemas de sonido embebidos, producción de música electrónica y aplicaciones de audio interactivas. Impulsado por el avanzado chip sintetizador SAM2695, soporta el protocolo MIDI estándar mediante 🔌 comunicación serial UART, permitiendo integración fluida con controladores MIDI e instrumentos digitales.
Diseñado para síntesis de audio en tiempo real, el Unit Synth ofrece un sonido rico y multicapa con salida de instrumento multicanal, ecualizador de 4 bandas personalizable y efectos envolventes de reverberación. Su amplificador integrado NS4150B Clase-D garantiza 🔊 un rendimiento de audio cristalino con consumo mínimo de energía.
Ya sea que estés construyendo un sintetizador DIY, realizando sets electrónicos en vivo o enseñando diseño de sonido en un aula STEAM, Unit Synth es tu módulo de referencia para audio MIDI de nivel profesional.
✨ Características de Unit Synth
-
🎵 Chip sintetizador MIDI SAM2695 para generación de sonido de instrumento de alta fidelidad
-
🔗 Comunicación serial UART para transmisión confiable de datos MIDI
-
🔊 Amplificador integrado NS4150B Clase-D para salida de audio eficiente y clara
-
🎼 Soporte completo para el protocolo MIDI estándar que garantiza amplia compatibilidad de dispositivos
-
🎚️ Salida de instrumento multicanal para síntesis de sonido en capas
-
🎛️ Ecualizador de 4 bandas personalizable, reverberación y otros parámetros de sonido
-
💻 Compatible con plataformas de desarrollo populares como Arduino, UIFlow y más

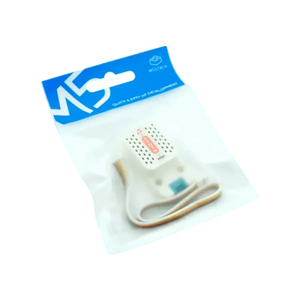

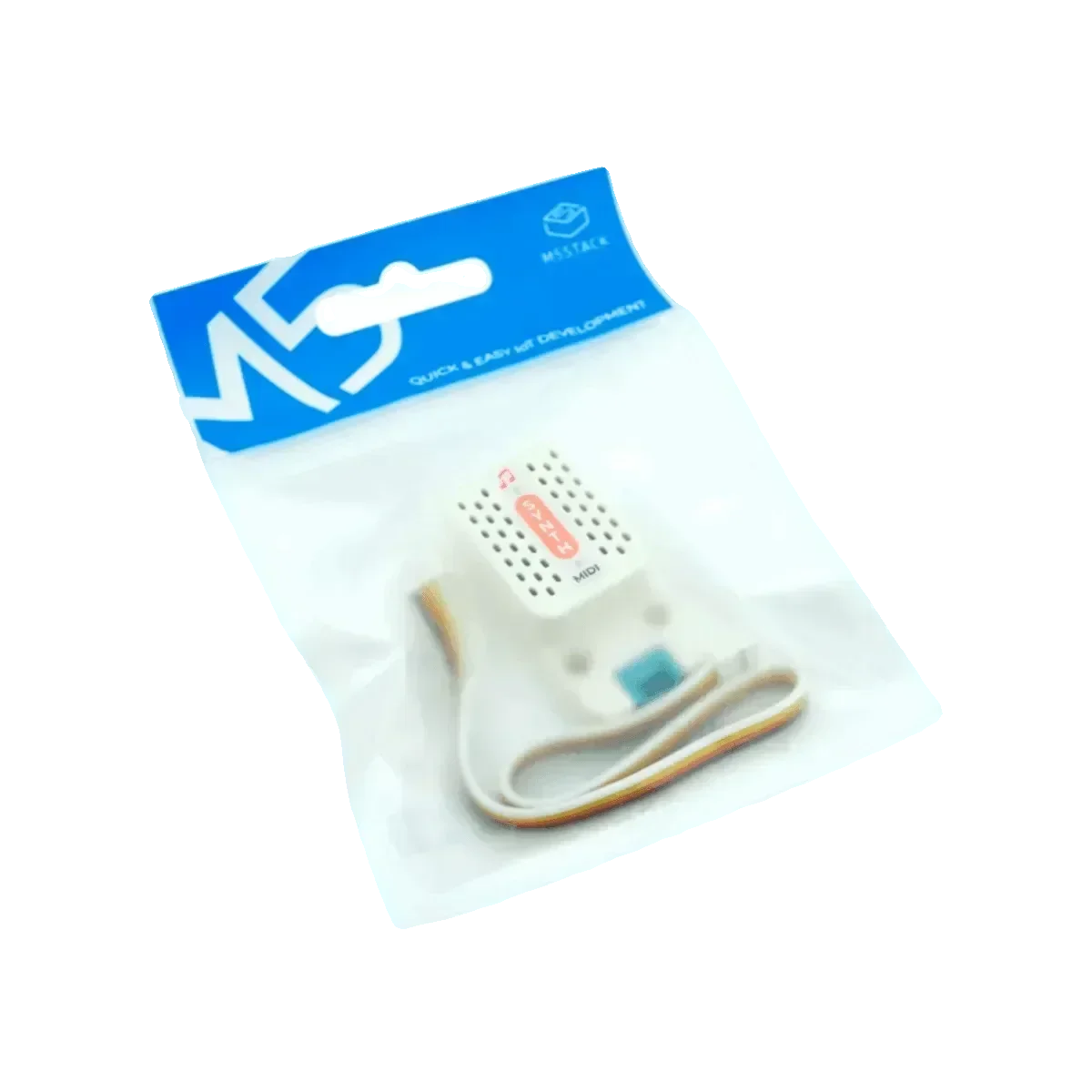

📦 Qué hay en la caja
Todo lo que necesitas para comenzar con la síntesis de audio MIDI:
-
🎛️ 1 × módulo Unit Synth – motor de sonido MIDI compacto y potente
-
🔌 1 × Cable Grove HY2.0-4P (20cm) – para conectividad fácil plug-and-play
🎯 Aplicaciones recomendadas
El Unit Synth es ideal para una amplia gama de escenarios creativos y educativos:
-
🎤 Actuación musical improvisada en vivo – activa sonidos MIDI en tiempo real en el escenario
-
🎧 Producción musical profesional y diseño de sonido – intégralo en flujos de trabajo de estudio
-
🎛️ Configuraciones de escenarios de música electrónica – construye rigs modulares de sintetizadores o controladores MIDI
-
🧪 Proyectos educativos STEAM y maker – enseñar síntesis de sonido y audio embebido
📐 Especificaciones técnicas
| 🔧 Especificación | 📊 Detalles |
|---|---|
| 🎵 Chip sintetizador de audio | SAM2695 |
| 🔊 Chip amplificador | NS4150B |
| 🎼 Protocolo de audio | MIDI |
| 🔈 Soporte de altavoz | 8Ω @ 1W |
| 🌡️ Temperatura de operación | 0 ~ 40°C |
| 📏 Tamaño del producto | 48.0 × 24.0 × 16.0 mm |
| ⚖️ Peso del producto | 10.1g |
| 📦 Tamaño del paquete | 138.0 × 93.0 × 17.0 mm |
| Peso Bruto | 15.4g |
Recursos de aprendizaje
- Cómo conectar Unit Synth con interfaz MIDI 5P-DIN
Esquemas del circuito
Asignación de pines
Configuración del puerto Grove
| HY2.0-4P | Negro | Rojo | Amarillo | Blanco |
|---|---|---|---|---|
| PORT.C | GND | 5V | UART_RX | NC |
Dimensiones del Módulo
Hojas de datos
Software y Bibliotecas
Arduino
UIFlow1
UIFlow2
Compatibilidad
Unit Synth es compatible con una amplia gama de núcleos M5Stack, incluyendo CoreS3, Core2, AtomS3, StickC y más. Se conecta a través de PORT.C usando el protocolo UART, lo que facilita su integración en sistemas modulares de IoT y audio.
