Módulo M5Stack M5StampS3 BAT con Conector de Batería
Módulo M5Stack M5StampS3 BAT con Conector de Batería

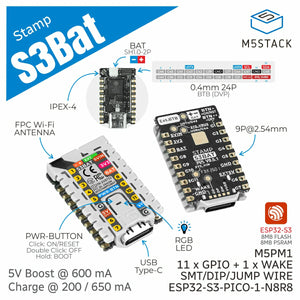

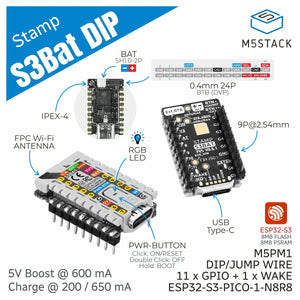

Stamp-S3Bat DIP es un módulo núcleo embebido con gestión de energía integrada. Cuenta con el controlador principal ESP32-S3-PICO-1-N8R8, soportando Wi-Fi de 2.4GHz con 8MB Flash y 8MB PSRAM incorporados. El módulo dispone de 11 GPIOs y 1 IO de activación, equipado con un conector BTB de 24 pines (compatible con interfaz DVP). Incluye una interfaz de alimentación para batería a bordo para conectar una batería de litio externa de 3.7V. Integra el diseño de control de energía en múltiples etapas M5MP1, soportando control de entrada/salida de energía, control de carga de batería de litio y detección de estado para voltaje de entrada y voltaje de batería. También soporta activación externa de bajo consumo; después de que el controlador principal entra en modo de suspensión de bajo consumo, la energía puede ser activada mediante el IO de activación externo. Con un LED RGB programable, la versión Stamp-S3Bat DIP viene con encabezados pre-soldados de paso estándar 2.54mm, permitiendo su integración en aplicaciones mediante inserción en PCB, conexión a protoboard o cables Dupont para ayudar a los desarrolladores a construir rápidamente aplicaciones IoT.
Características
- Controlador integrado ESP32-S3-PICO-1-N8R8
- 8MB Flash y 8MB PSRAM
- Conector BTB de 24 pines (compatible con interfaz DVP)
- Gestión de energía de bajo consumo M5PM1
- 11 x cables GPIO + 1x IO de activación
- 1x LED RGB
- Fuente de energía:
- Alimentación con batería 3.7V
- USB Tipo-C / DC 5V
- Encabezados estándar de paso 2.54mm
Incluye
- 1 x Stamp-S3Bat DIP / Stamp-S3Bat
- 1 x cable de conexión de batería SH1.0
Aplicaciones
- Desarrollo de proyectos IoT
Especificaciones
| Especificación | Parámetro |
|---|---|
| SoC | ESP32-S3-PICO-1-N8R8 con procesador Xtensa LX7 de doble núcleo, frecuencia hasta 240MHz |
| Memoria Flash | 8MB |
| PSRAM | 8MB |
| Wi-Fi | Wi-Fi 2.4 GHz |
| Potencia de Entrada | Batería 3.7V / USB Tipo-C / DC 5V |
| LED RGB | 1x WS2812 |
| Interfaz de batería | SH1.0 |
| Cables GPIO de pad | 11x GPIO (G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11) + 1x IO de activación (PY_G4_WAKE) |
| Cables de interfaz GPIO BTB | 19x GPIO (G40/G38/G12/G13/G14/G15/G16/G18/G21/G46/G45/G41/G43/G42/G39/G17/G44/G47/G48) |
| Conector BTB | BTB0.408-24PLBDR-M41, inserción directa 12*2P-FPC - Negro, paso 0.4mm |
| Conector de antena | IPEX-4 |
| Conector de batería | SH1.0-2P |
| Tipo de antena | Antena FPC |
| Temperatura de operación | 0 ~ 40°C |
| Consumo de energía | Modo de suspensión: 4.2V@13.43uA Modo de espera: 4.2V@955.36uA Modo de carga ligera: 4.2V@26.83mA Modo de carga completa: 4.2V@27.49mA |
| Tamaño del Producto | 29.8 x 18.0 x 12.0mm |
| Peso del Producto | 4.5g |
| Tamaño del Paquete | 44.0 x 32.5 x 17.0mm |
| Peso Bruto | 9.4g |
