Kit de desarrollo de lote M5Stack CoreS3 ESP32S3

€63,00 EUR
€63,00 EUR
€63,00 EUR
Ahorrar €0,00
Total parcial: €63,00

Envío gratuito a partir de 50€ en la UE / 80€ en todo el mundo

- Ubicación del inventario del producto: China

- Plazo de entrega en países de la UE: 1,5 semanas.

- Tiempo de entrega en otros países: 2 ~ 2,5 semanas.

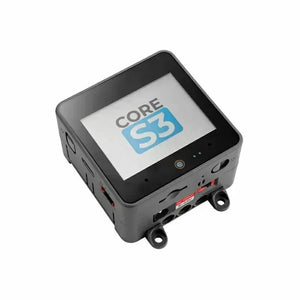

Kit de desarrollo de lote M5Stack CoreS3 ESP32S3

Kit de desarrollo de lote M5Stack CoreS3 ESP32S3

€63,00

Kit de desarrollo de lote M5Stack CoreS3 ESP32S3

€63,00

CoreS3 es la tercera generación de la serie M5Stack Core. Este kit, que funciona con la solución ESP32-S3 , cuenta con un procesador Xtensa LX7 de doble núcleo que funciona a 240 MHz. CoreS3 viene equipado con funcionalidad Wi-Fi integrada, lo que permite una conectividad perfecta. Cuenta con 16 MB de memoria flash integrada y 8 MB de PSRAM, lo que proporciona un amplio espacio para el almacenamiento de programas.

CoreS3 ofrece opciones de programación convenientes a través de su interfaz TYPE-C, compatible con funciones OTG y CDC. Esto permite una fácil conexión con dispositivos USB externos y una actualización del firmware sin problemas. CoreS3 presenta una capacitiva 2,0 pulgadas. Pantalla táctil IPS, protegida por material de vidrio de alta resistencia. Además, una cámara de 30 W píxeles GC0308 está integrado en la parte inferior de la pantalla, acompañado de un sensor de proximidad LTR-553ALS-WA para una funcionalidad mejorada. La administración de energía es manejada por el AXP2101 Chip central de administración de energía, que emplea un circuito de control de flujo de energía de 4 vías para una distribución eficiente de la energía. El diseño general enfatiza el bajo consumo de energía. CoreS3 también cuenta con un sensor de actitud de 6 ejes BMI270 y un magnetómetro BMM150 para una detección de movimiento precisa. Con la ranura para tarjeta TF (microSD) integrada y BM8563 Chip RTC, sincronización precisa y funciones de despertador con temporizador de apagado disponibles.

La salida de sonido en CoreS3 está optimizada con el chip amplificador de potencia I2S de 16 bits AW88298 de alta fidelidad, acompañado de un altavoz incorporado de 1 W para una reproducción de audio clara. Para la entrada de sonido, el kit incorpora el chip decodificador de audio ES7210 y entrada de doble micrófono. El lateral del dispositivo incluye un botón de encendido independiente y un botón de reinicio (RST), complementados con un circuito de retardo de construcción propia. Al presionar prolongadamente el botón de reinicio, los usuarios pueden ingresar fácilmente al modo de descarga del programa. El kit CoreS3 viene con la base DinBase, que brinda opciones convenientes para fijación en riel Din, pared y tornillos. Puede funcionar con una batería externa de CC de 12 V (admite 9 ~ 24 V) o una batería de litio interna de 500 mAh. DinBase también ofrece múltiples ubicaciones de prototipos para que los usuarios personalicen y amplíen sus proyectos. CoreS3 es una opción ideal para el desarrollo de IoT, varios proyectos de bricolaje, sistemas de control de hogares inteligentes y sistemas de control de automatización industrial.

Operación de encendido y apagado:
Encender: Haga clic en el botón de encendido izquierdo
Apagar: Mantenga presionado el botón de encendido izquierdo durante 6 segundos.
reiniciar: Haga clic en el botón RST en la parte inferior

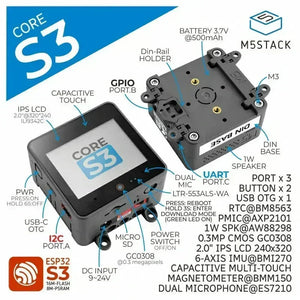

Características

  • Desarrollado en base a ESP32, admite WiFi @16M Flash, 8M PSRAM

  • Cámara incorporada, sensor de proximidad, altavoz, indicador de encendido, RTC, amplificador I2S, micrófono dual, pantalla táctil de condensador, botón de encendido, botón de reinicio, giroscopio

  • slot para tarjeta TF

  • Vidrio de alta resistencia

  • Soporte para funciones OTG y CDC

  • Gestión de energía AXP2101, diseño de bajo consumo

  • Plataformas de programación compatibles: Arduino, UIFlow


Incluye

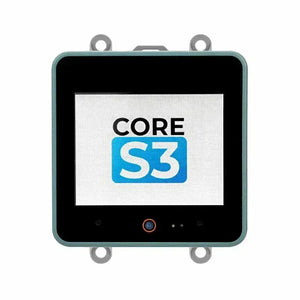

  • 1 × CoreS3

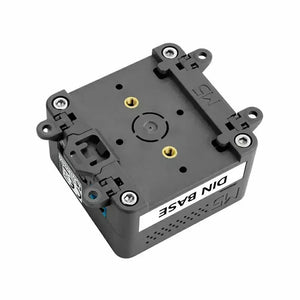

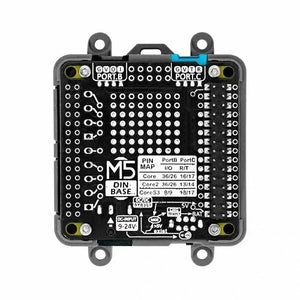

  • 1 × DinBase


Aplicaciones

  • Desarrollo de IoT

  • Desarrollo de varios proyectos de bricolaje

  • Sistema de control de hogar inteligente

  • Sistema de control de automatización industrial


Especificación



Recursos Parámetros
MCU Funciones ESP32-S3@Xtensa LX7, 16MFLASH Y 8M-PSRAM, WIFI, OTGCDC
Toca la pantalla LCD IPS 2.0"@320*240 ILI9342C
Cámara GC0308@30 megapíxeles
Sensores de proximidad LTR-553ALS-WA
Chip de gestión de energía AXP2101
Sensor de actitud de seis ejes BMI270
magnetómetro BMM150
RTC BM8563
Vocero Chip amplificador de potencia 16bits-I2S AW88298@1W
Chip de decodificación de audio ES7210, entradas de micrófono dual
Tamaño del producto 54 x 54 x 16mm
Tamaño del paquete 101x64x34mm
Peso del Producto 73.3g
peso del paquete 97.8g
Mapa de Pines

Pantalla LCD y tarjeta TF

Píxel LCD: Las tarjetas TF de 320x240 admiten hasta 16 GB

Chip ESP32S3 GPIO35 GPIO37 GPIO36 GPIO3 GPIO15 AXP2101_DO1
ILI9342C MISO FUMAR SCK CS Primera vez licenciado en Derecho
Chip ESP32S3 GPIO35 GPIO37 GPIO36 GPIO4
Tarjeta TF MISO FUMAR SCK CS

Cámara

Chip ESP32S3 GPIO12 GPIO11 AW9523B_P1_0 GPIO45 GPIO46 GPIO38
GC0308 Adventista del Séptimo Día LCC CAM_RST CAM_PCLK CAM_VSYNC CAM_HREF

CAP.TOUCH (Dirección I2C: 0x58)

chip ESP32S3 GPIO12 GPIO11 AW9523B_P1_2 AW9523B_P0_0
FT6336U Adventista del Séptimo Día LCC EN T Primera vez

Micrófono y amplificador

Chip ESP32S3 GPIO12 GPIO11 AW9523B_P1_3 AW9523B_P0_2 GPIO34 GPIO33 GPIO13
ES7210(0x40) Adventista del Séptimo Día LCC AW_INT AW_RST I2C_BCK I2C_WCK I2C_DATO
AW88298(0x36) Adventista del Séptimo Día LCC




LED de potencia AXP

AXP2101 AXP_CHGLED
LED rojo Vcc

RTC

Chip ESP32S3 GPIO12 GPIO11 AXP2101_DESPERTAR
BM8563 Adventista del Séptimo Día LCC EN T

IMU (giroscopio de 3 ejes + acelerómetro de 3 ejes)

Chip ESP32S3 GPIO12 GPIO11
BMI270&BMM150 Adventista del Séptimo Día LCC

Conexión I2C interna

Chip ESP32S3 GPIO12 GPIO11
BMI270&BMM150 Adventista del Séptimo Día LCC
AXP2101 Adventista del Séptimo Día LCC
BM8563 Adventista del Séptimo Día LCC
ES7210 Adventista del Séptimo Día LCC
AW88298 Adventista del Séptimo Día LCC



Esquemático

schematics

PDF esquemático completo
