Módulo aislado Hi-Link DC-DC 1W Entrada 5V a 3.3V-24V
Shipping within 72 hours
*Excluding pre-order items
Módulo aislado Hi-Link DC-DC 1W Entrada 5V a 3.3V-24V

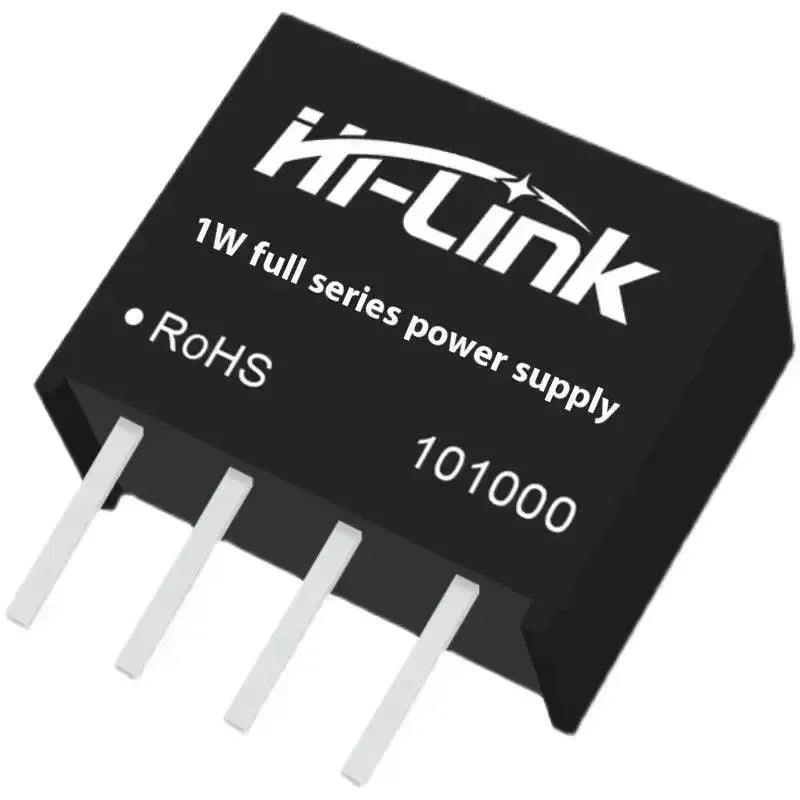

Convertidor DC-DC aislado Hi-Link HLK-IB05 Serie 1W es un módulo de potencia ultra compacto en paquete SIP con entrada de 5V DC, que ofrece salida DC totalmente aislada en seis opciones de voltaje desde 3.3V hasta 24V. Diseñado para aislamiento de señales, circuitos de sensores sensibles al ruido y sistemas embebidos multi-rail que requieren una fuente DC aislada de baja potencia segura.
Especificaciones
- Voltaje de entrada: 5VDC (±10%)
- Corriente de entrada (sin carga): ≤30mA (típico)
- Potencia nominal de salida: 1W
- Opciones de voltaje de salida: 3.3V / 5V / 9V / 12V / 15V / 24V
- Corriente de salida: Hasta 303mA (3.3V) / 200mA (5V) / 111mA (9V) / 84mA (12V) / 67mA (15V) / 42mA (24V)
- Precisión del voltaje de salida: ±2% (típico)
- Rizado de salida: ≤50mVp-p (típico, a carga completa)
- Eficiencia: ≥75% (típica a carga completa)
- Voltaje de aislamiento: 1000VDC (Entrada a Salida)
- Resistencia de aislamiento: ≥1000MΩ a 500VDC
- Capacitancia de aislamiento: ≤15pF
- Protección contra sobrecarga: ≥150% de la corriente nominal, recuperación automática
- Protección contra cortocircuitos: Continua, recuperación automática
- Temperatura de operación: -40°C a +85°C
- Temperatura de almacenamiento: -55°C a +125°C
- Paquete: SIP-7 (Paquete de línea única), pines pasantes
- Dimensiones: 19.5mm × 10mm × 6mm (aprox.)
- Peso: Aproximadamente 5g
- Certificaciones: CE, Cumple con RoHS
Aplicaciones
- Fuente de alimentación aislada para sensores analógicos/digitales para evitar bucles de tierra
- Fuente de alimentación aislada para interfaz de bus RS-485 / RS-232 / CAN
- Aislamiento de señal para dispositivos de campo industriales
- Aislamiento de potencia de referencia ADC y DAC en mediciones de precisión
- Fuente auxiliar aislada de baja potencia para dispositivos médicos
- Dominio de potencia aislado para expansor GPIO de microcontrolador
- Fuente de alimentación aislada para controlador de optoacoplador
- Fuente de alimentación flotante para nodos IoT con aislamiento galvánico
- Conversión de potencia para sistemas embebidos multi-rail con voltajes mixtos
- Electrónica DIY que requiere conversión aislada de 5V a 9V/12V/24V
El paquete incluye
- 1× Módulo DC-DC aislado Hi-Link HLK-IB05 Serie 1W (un voltaje de salida por pedido)
- Opciones de variante: IB0503LS (3.3V/303mA), IB0505LS (5V/200mA), IB0509LS (9V/111mA), IB0512LS (12V/84mA), IB0515LS (15V/67mA), IB0524LS (24V/42mA)
- No incluye accesorios adicionales
- Enviado en embalaje protector antiestático
Características principales
- Aislamiento galvánico completo (1000VDC) entre entrada de 5V y salida — elimina el acoplamiento de ruido de tierra entre dominios de potencia
- Paquete SIP-7 ultracompacto (19.5×10×6mm) — la huella más pequeña en la línea de DC-DC aislados de Hi-Link
- 6 opciones de voltaje de salida (3.3V a 24V) a partir de una única fuente USB de 5V o microcontrolador
- Amplio rango de temperatura de operación (-40°C a +85°C) adecuado para entornos industriales y exteriores
- Protección incorporada contra cortocircuitos y sobrecargas con recuperación automática
- Bajo rizado de salida (≤50mVp-p) y alta precisión (±2%) — ideal para circuitos analógicos sensibles al ruido
- Alta resistencia de aislamiento (≥1000MΩ) y baja capacitancia (≤15pF) para un rechazo efectivo de ruido de alta frecuencia
- Montaje de pines SIP pasantes — fácil soldadura en PCB con compatibilidad de huella estándar de 2.54mm
- Funciona con una fuente estándar de 5V (USB, regulador o banco de energía) — no requiere red de CA
- Certificado CE y RoHS para despliegue internacional en electrónica de consumo e industrial
Preguntas frecuentes
-
P: ¿Cuál es el rango de voltaje de entrada para este módulo?
R: El módulo acepta entrada de 5VDC con una tolerancia de ±10% (4.5V–5.5V). No es compatible con entradas de 12V o 24V DC — use un módulo dedicado de la serie HLK-B para esos voltajes de entrada. -
P: ¿Por qué necesitaría un convertidor DC-DC aislado en lugar de un regulador común?
R: El aislamiento previene bucles de tierra y elimina el acoplamiento de ruido eléctrico entre circuitos. Es esencial para interfaces RS-485/CAN, alimentación de ADC de precisión, aislamiento de sensores y cualquier aplicación donde la entrada y salida no deben compartir tierra común. -
P: ¿Puedo usar este módulo para alimentar un Arduino desde una fuente USB de 5V y obtener una salida de 12V?
R: Sí, la variante IB0512LS entrega 12V con hasta 84mA desde una entrada de 5V — adecuado para cargas de 12V de baja corriente como relés, zumbadores o sensores pequeños. -
P: ¿La salida está regulada?
R: Sí. El voltaje de salida está regulado con una precisión de ±2%. El rizado es ≤50mVp-p a plena carga — adecuado para la mayoría de aplicaciones con microcontroladores y sensores. -
P: ¿Cuál es la corriente de entrada sin carga?
R: Aproximadamente ≤30mA sin carga. Esto es importante considerar para aplicaciones alimentadas por batería. -
P: ¿En qué se diferencia esto de la serie Hi-Link AC-DC PM/5M?
R: La serie IB05 es un módulo DC-DC que requiere una entrada de 5V DC — no puede conectarse directamente a la red de CA. La serie PM/5M acepta la red de CA (85–264VAC) y la convierte a DC. Use IB05 cuando ya tenga una fuente de 5V y necesite un riel aislado o de voltaje diferente. -
P: ¿Puedo usar este módulo para aislar un transceptor RS-485?
R: Sí. El aislamiento de 1000VDC y la baja capacitancia (≤15pF) lo hacen ideal para aplicaciones de fuente de alimentación aislada para buses RS-485/RS-232/CAN junto con un transceptor de señal aislado. -
P: ¿Existe una variante con salida de 3.3V disponible?
R: Sí. La variante IB0503LS entrega 3.3V con hasta 303mA — la corriente de salida más alta entre las seis variantes. -
P: ¿Puedo conectar la salida de dos módulos en serie para obtener un voltaje más alto?
R: Sí. Debido a que cada módulo está completamente aislado, las salidas pueden conectarse en serie para lograr voltajes compuestos más altos, siempre que la corriente total de carga no exceda la corriente de salida nominal de cada módulo. -
P: ¿Qué patrón de PCB utiliza el paquete SIP-7?
R: El paquete SIP-7 utiliza 7 pines de orificio pasante con un paso de 2.54 mm. Consulte la hoja de datos de la serie Hi-Link IB05 para las dimensiones exactas del patrón antes de diseñar su disposición de PCB.
