Placa de Inicio GigaDevice GD32C231F-START
Shipping within 72 hours
*Excluding pre-order items
Placa de Inicio GigaDevice GD32C231F-START

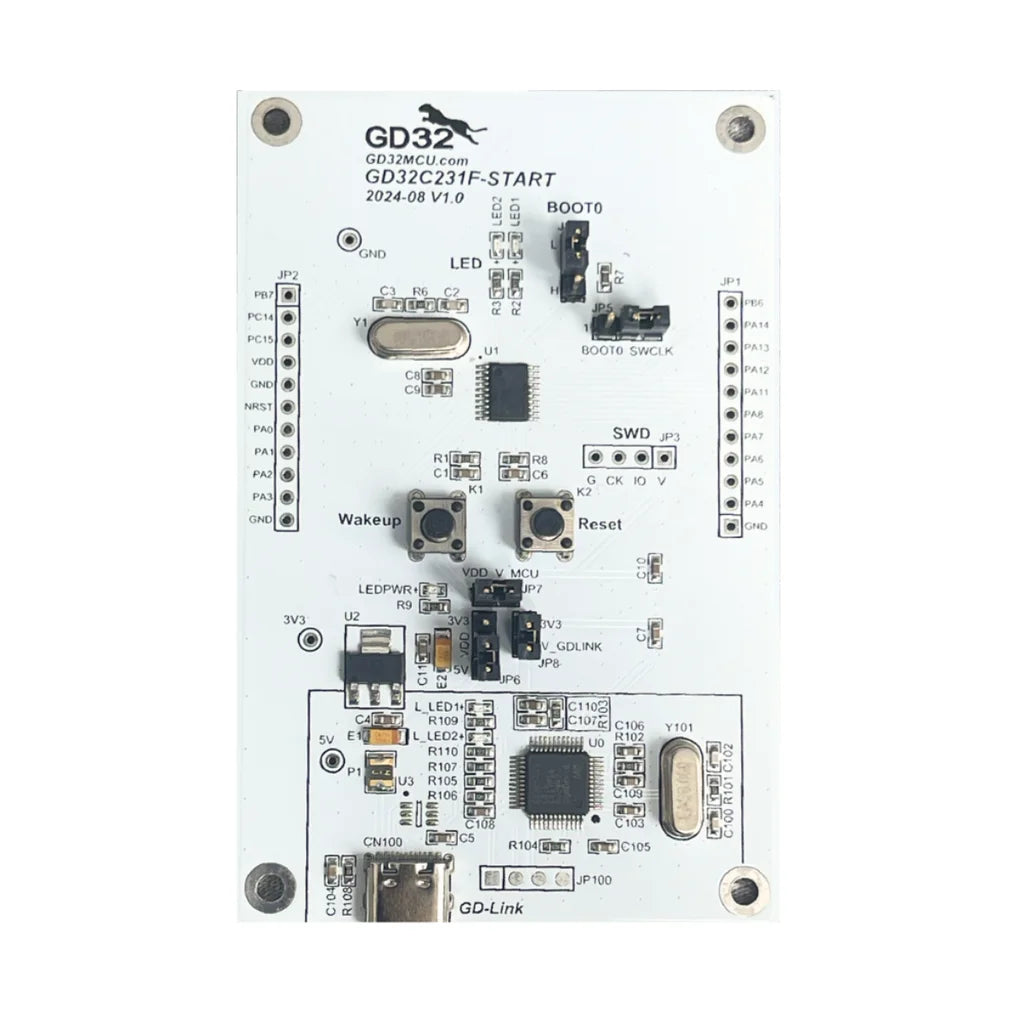

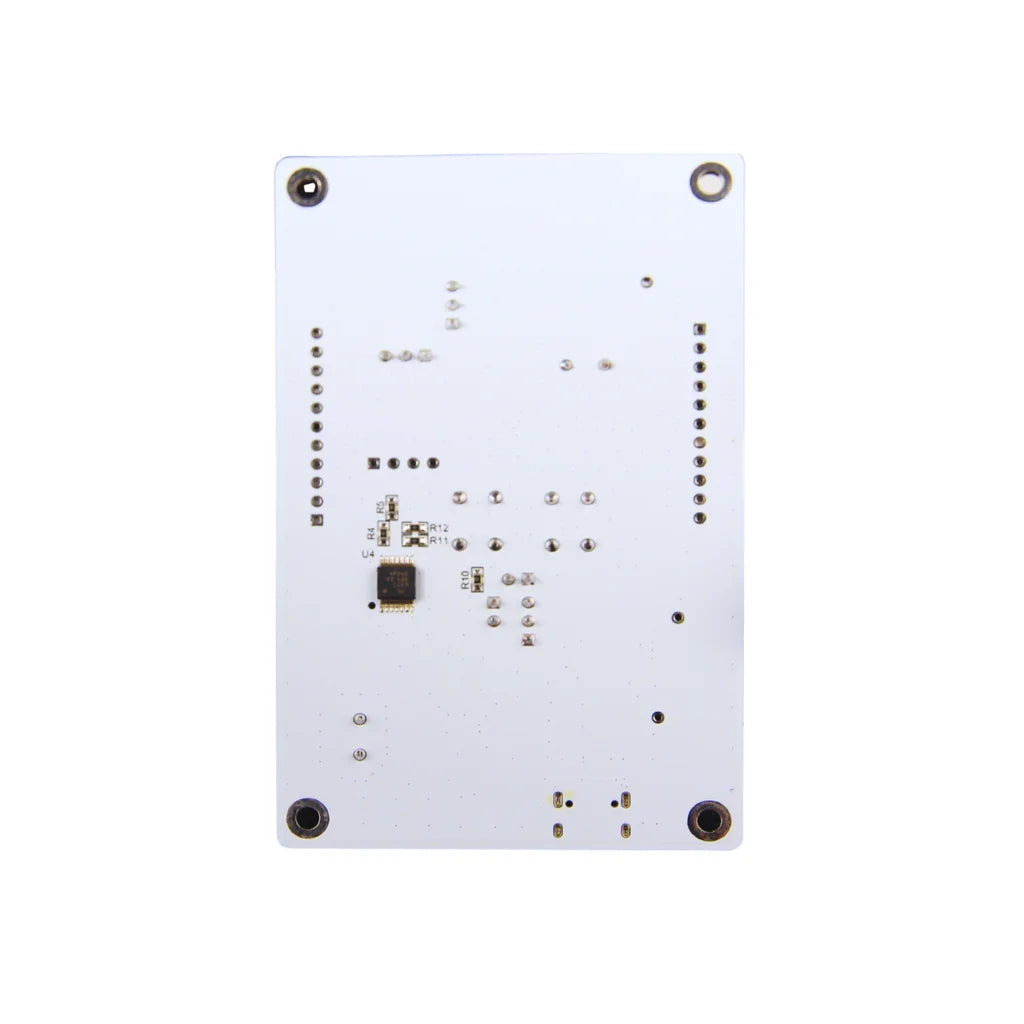

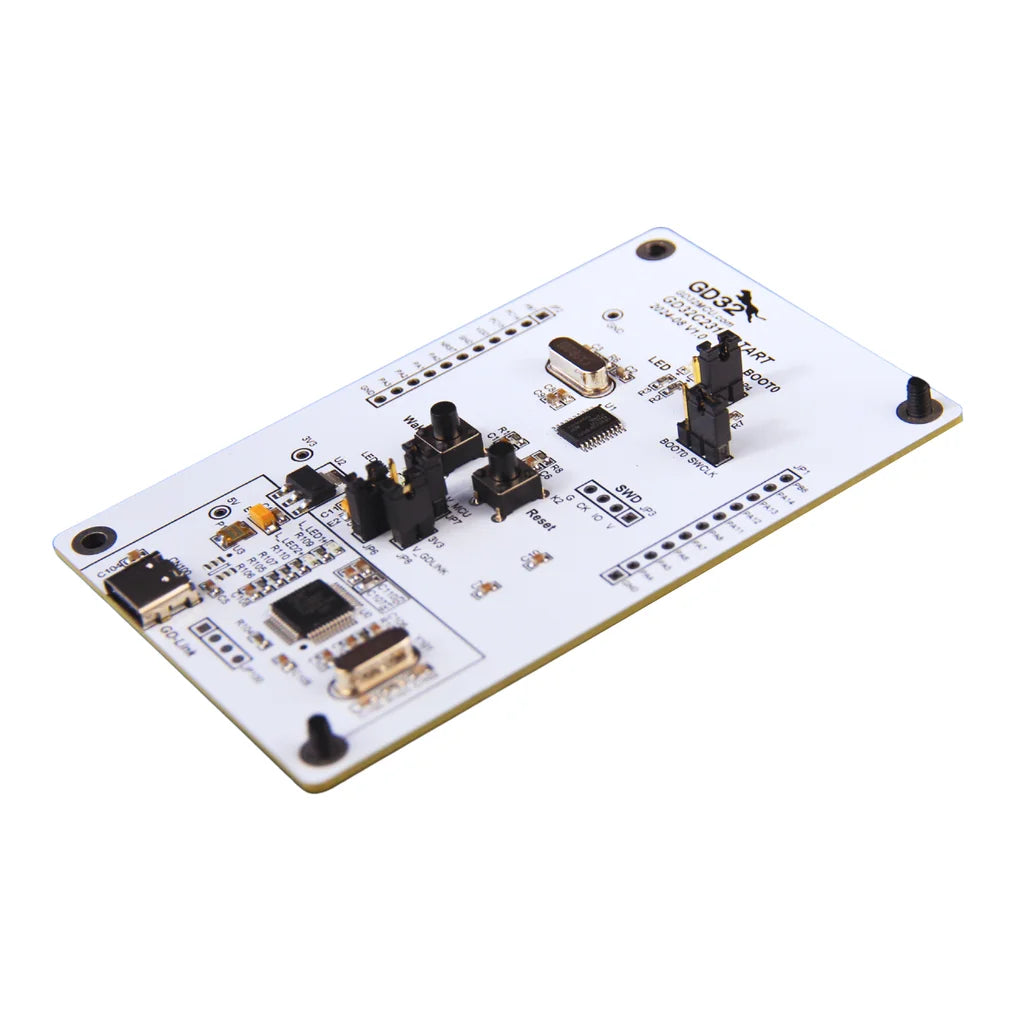

La GD32C231F-START es una placa de desarrollo compacta y económica de inicio de GigaDevice que cuenta con el microcontrolador GD32C231F8P6T6 con un núcleo ARM Cortex-M23 . Con 64 KB Flash, 12 KB SRAM y velocidades de hasta 48 MHz, esta placa ofrece un punto de entrada ideal para desarrolladores, estudiantes y aficionados que exploran sistemas embebidos. Un depurador/programador GD-Link integrado elimina la necesidad de hardware externo para depuración.
Características
- Núcleo ARM Cortex-M23: Procesador RISC de 32 bits, hasta 48 MHz
- 64 KB Flash + 12 KB SRAM: Suficiente para aplicaciones de nivel inicial
- Depurador GD-Link Integrado: Programador/depurador SWD a bordo vía USB
- Amplio Rango de Voltaje: 1.8 V a 5.5 V, adecuado para diseños alimentados por batería
- Periféricos Completos: ADC de 12 bits, DAC, temporizadores, USART, I²C, SPI, CAN 2.0B
- USB 2.0 Full-Speed: Controlador de dispositivo
- 18 Pines GPIO: Paquete TSSOP20, todos los pines accesibles mediante conectores
- Listo para Desarrollo: Incluye LEDs, botones y conectores de expansión
Especificaciones
| Parámetro | Valor |
|---|---|
| MCU | GD32C231F8P6T6 |
| Núcleo de CPU | ARM Cortex-M23 |
| Frecuencia Máxima | 48 MHz |
| Memoria Flash | 64 KB |
| SRAM | 12 KB |
| Paquete | TSSOP20 |
| GPIO | 18 pines |
| ADC | 12 bits, 9 canales |
| DAC | 12 bits, 2 unidades |
| USART/UART | 2 |
| I²C | 2 |
| SPI | 2 |
| CAN | CAN 2.0B |
| USB | Dispositivo USB 2.0 Full-Speed |
| Temporizadores | 1× Avanzado + 4× GP + 1× Básico + SysTick + WDG |
| Rango de voltaje | 1.8 V a 5.5 V |
| Temperatura | −40 °C a +85 °C |
| Depurador | GD-Link integrado (USB) |
Aplicación
- Control Industrial: PLCs y controladores de automatización
- Electrónica de consumo: Dispositivos inteligentes y electrodomésticos
- Control de motores: Sistemas de accionamiento de motores pequeños
- Puntos finales IoT: Nodos de sensores y recolección de datos
- Gestión de energía: Sistemas alimentados por batería
- Educación: Proyectos de aprendizaje embebido
- Prototipado: Desarrollo rápido de prueba de concepto
Lista de contenido
- 1× Placa GD32C231F-START
Preguntas frecuentes
¿Cuál es la diferencia entre GD32C231F-START y otras variantes GD32C231?
F-START usa TSSOP20 (18 GPIO). Otras variantes: G-START (QFN28, 26 GPIO), K-START (LQFP32, 30 GPIO), C-EVAL (LQFP48, 45 GPIO). Todas comparten 64 KB Flash, 12 KB SRAM y núcleo Cortex-M23 a 48 MHz.
¿Necesito un depurador externo?
No, el depurador integrado GD-Link soporta SWD directamente vía USB.
¿Qué IDEs son compatibles?
Keil MDK, IAR EWARM, toolchains GCC, GD32 Embedded Builder, VS Code con el plugin EIDE.
¿Es compatible con Arduino?
Existen núcleos Arduino comunitarios, pero se recomienda el SDK oficial GD32 para soporte completo de periféricos.
¿Cuál es el rango de voltaje de operación?
1.8 V a 5.5 V, lo que lo hace adecuado para aplicaciones alimentadas por batería.
¿Es adecuado para desarrollo comercial?
Sí, el MCU es de grado industrial (−40 °C a +85 °C). La placa es para evaluación y prototipos.
¿Dónde puedo encontrar recursos?
Hojas de datos, bibliotecas de firmware y suites de demostración están disponibles en el portal GD32 MCU.
