DFRobot FireBeetle 2 ESP32-P4 Placa de desarrollo IoT HMI con MIPI-CSI/DSI
DFRobot FireBeetle 2 ESP32-P4 Placa de desarrollo IoT HMI con MIPI-CSI/DSI
🚀 FireBeetle 2 ESP32-P4: Plataforma de IA en el borde y multimedia
El FireBeetle 2 ESP32-P4 acelera proyectos de IA en el borde y multimedia con su diseño compacto y altamente integrado. Impulsado por un CPU RISC-V dual-core a 360MHz, interfaces nativas MIPI-CSI/DSI, un micrófono incorporado y conectividad Wi-Fi 6, es el núcleo ideal para cámaras con IA, interfaces gráficas interactivas y paneles inteligentes para el hogar.
⚡ Núcleo de IA de alto rendimiento
En su núcleo, la placa integra un procesador RISC-V dual-core a 360MHz con FPU de precisión simple y extensiones de instrucciones para IA. Esto permite el despliegue directo de modelos ML ligeros como TensorFlow Lite para reconocimiento facial, detección de objetos y asistentes de IA por voz.
🎥 Potencia multimedia nativa
Con interfaces nativas MIPI-CSI y MIPI-DSI, la placa soporta la conexión directa de cámaras y pantallas de alta resolución. Aceleradores de hardware para video H.264 y codificación JPEG permiten un manejo eficiente de flujos de video 1080p. Las interfaces son compatibles en pines con periféricos Raspberry Pi, facilitando la adquisición de componentes.
📏 Diseño compacto e integrado
Con unas dimensiones de solo 25.4 × 60mm, el FireBeetle 2 incluye un micrófono digital PDM para aplicaciones de voz y una ranura para tarjeta TF para almacenamiento local. Esta integración reduce módulos externos, simplifica el diseño del producto y es ideal para dispositivos con espacio limitado.
🌐 Conectividad preparada para el futuro
Equipado con un co-procesador ESP32-C6, la placa soporta Wi-Fi 6 para mayor rendimiento y menor latencia, además de Bluetooth 5 (LE) para comunicación versátil con periféricos.
🔌 Interfaces de la placa
- Interfaz MIPI-DSI: puerto de pantalla de 2 carriles, compatible con Raspberry Pi
- Interfaz MIPI-CSI: puerto de cámara de 2 carriles, compatible con Raspberry Pi
- Co-procesador ESP32-C6: Wi-Fi 6 + Bluetooth 5 (LE)
- USB OTG de alta velocidad (Tipo-C): puerto USB 2.0 para transferencia rápida de datos
- USB CDC y alimentación (Type-C): Programación, depuración y alimentación
- Micrófono PDM: Micrófono digital integrado para IA de voz
- Ranura para tarjeta TF: Almacenamiento MicroSD para modelos de IA y registros
- Botones BOOT y RST: Reinicio y descarga de firmware
Para descripciones detalladas de pines, consulte la Wiki del producto.
🛠️ Kit de desarrollo
Para prototipos rápidos, considere el Kit de Desarrollo FireBeetle 2 ESP32-P4, que incluye la placa y una placa de expansión IO para periféricos plug-and-play.
⚠️ Aviso de compatibilidad
La placa usa el chip ESP32-P4 (v1.0) a 360MHz. Soporta tanto Arduino IDE como ESP-IDF. Nota: MIPI-CSI y funciones de IA requieren actualmente ESP-IDF; otras funciones son totalmente compatibles con Arduino.
🎯 Aplicaciones
- Cámaras de red con IA y vigilancia inteligente
- Videoporteros con IA y mirillas inteligentes
- Gimbals para seguimiento de objetos
- Paneles de control para hogares inteligentes
- Marcos digitales interactivos para fotos
- Reproductores multimedia para publicidad
📊 Especificaciones
Parámetros básicos
- Voltaje de operación: 3.3V
- Voltaje de entrada Type-C: 5V DC
- Voltaje de entrada VIN: 5V DC
- Temperatura de operación: -10~60℃

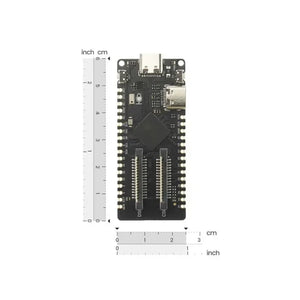

- Tamaño del módulo: 25.4 × 60mm
CPU y almacenamiento
- Núcleo de alto rendimiento: RISC-V de 32 bits, doble núcleo, 360 MHz
- Núcleo de bajo consumo: RISC-V de 32 bits, núcleo único, 40 MHz
- 32MB PSRAM
- 16MB Flash
- 768 KB L2MEM de alto rendimiento
- 32 KB SRAM de bajo consumo
- 128 KB ROM de alto rendimiento
- 16 KB ROM de bajo consumo
Wi-Fi
- Protocolos: IEEE 802.11b/g/n/ax
- Modos: Estación, SoftAP, SoftAP+Estación, Promiscuo
- Frecuencia: 2.4GHz
- Ancho de banda: 20/40 MHz
- Agregación de tramas: TX/RX A-MPDU, TX/RX A-MSDU
Bluetooth
- Protocolo: Bluetooth 5
- Velocidades de datos: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps
Pines de interfaz
- E/S digital ×24
- MIPI CSI ×2 canales
- MIPI DSI ×2 canales
- UART ×5 + UART de bajo consumo ×1
- I2C ×2 + I2C de bajo consumo ×1
- I3C ×1
- I2S ×3 + I2S de bajo consumo ×1
- SPI ×2 + SPI de bajo consumo ×1
- USB OTG 2.0 de alta velocidad ×1
- SDIO 2.0 ×1
- TOUCH ×4 canales
- Controlador PWM ×8 canales
- Transceptor infrarrojo: TX ×5, RX ×5
- ADC SAR de 12 bits ×7 canales
Nota: Los pines son multiplexados; los números arriba son valores máximos.
📄 Documentos
Hoja de datos ESP32-P4 | Esquema FireBeetle 2 ESP32-P4
📦 Lista de envío
- Placa de desarrollo FireBeetle 2 ESP32-P4 ×1
- Conector macho de 20 pines 2.54mm ×2
