Inicio Ai-Thinker BW20-12F-Kit Módulo WiFi+BLE5.0
BW20-12F-Kit-2
BW20-12F-Kit-1
BW20-12F-Kit-2
BW20-12F-Kit-1

Ai-Thinker BW20-12F-Kit Módulo WiFi+BLE5.0

SKU: AT-BW20-12F-Kit
Precio de oferta 7,45 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Añadir a la lista de deseos
BW20-12F-Kit-2

Ai-Thinker BW20-12F-Kit Módulo WiFi+BLE5.0

7,45 €

Ai-Thinker BW20-12F-Kit es una placa de desarrollo diseñada para el módulo BW20-12F, creada para evaluar aplicaciones de Wi-Fi de doble banda + BLE en productos inalámbricos IoT, hogar inteligente, wearables, móviles e integrados. Basada en la plataforma oficial de la serie BW20, el BW20-12F-Kit soporta Wi-Fi 2.4GHz y 5GHz, Bluetooth 5.0 y una arquitectura de MCU de doble núcleo para desarrollo, pruebas e integración rápida.

El Ai-Thinker BW20-12F-Kit es adecuado para desarrolladores que necesitan una placa práctica para verificación de firmware, depuración de interfaces, evaluación inalámbrica y desarrollo secundario. En comparación con el módulo solo, este kit facilita el acceso a interfaces, la alimentación directa del hardware y la creación de prototipos de aplicaciones WiFi BLE usando un formato de placa amigable para desarrolladores.

Características

  • Placa de desarrollo diseñada para el módulo BW20-12F de Wi-Fi + BLE de doble banda
  • Soporta Wi-Fi de doble banda en 2.4GHz y 5GHz con 802.11a/b/g/n
  • Soporta Bluetooth 5.0 para comunicación inalámbrica de bajo consumo y desarrollo combinado inalámbrico
  • Basado en una arquitectura de MCU de doble núcleo con núcleo ARM V8.1 de alto rendimiento y núcleo ARM V8M de bajo consumo, hasta 330MHz
  • Interfaces completas que incluyen UART, GPIO, ADC, PWM, IIC, SPI, SDIO, IR, SWD y USB
  • Factor de forma DIP-28 para facilitar el uso en placas de desarrollo y pruebas de banco
  • 4MB de memoria flash por defecto con soporte hasta 16MB según la especificación oficial
  • Soporta desarrollo para aplicaciones inalámbricas IoT, hogar inteligente, móviles, wearables e industriales

Especificaciones

Parámetro Detalles
Marca Ai-Thinker
Modelo BW20-12F-Kit
Módulo compatible BW20-12F
Tipo de Tarjeta Placa de desarrollo WiFi + BLE
Paquete DIP-28
Talla 28 x 60 x 4.2 mm (+/-0.2 mm)
Tipo de antena Antena PCB integrada
Rango de Frecuencia 2400 a 2483.5MHz y 5180 a 5825MHz
Temperatura de Operación -40°C a 85°C
Entorno de almacenamiento -40°C a 125°C, menos del 90% HR
Rango de alimentación 3.0V a 3.6V, típico 3.3V, corriente superior a 500mA
Interfaces UART, GPIO, ADC, PWM, IIC, SPI, SDIO, IR, SWD, USB
Entradas/Salidas disponibles 17 por defecto
Velocidad UART 115200bps por defecto
Bluetooth BLE 5.0
Memoria Flash 4MByte por defecto, soporte máximo de 16MByte

Aplicaciones

  • Desarrollo de productos IoT y hogar inteligente usando Wi-Fi de doble banda y Bluetooth 5.0
  • Evaluación inalámbrica, pruebas de firmware y depuración de interfaces para la plataforma BW20-12F
  • Dispositivos móviles, electrónica vestible y desarrollo de controladores inalámbricos embebidos
  • Prototipos industriales y de consumo que necesitan conectividad WiFi BLE en una placa de desarrollo conveniente
  • Proyectos que requieren desarrollo secundario, depuración serial y acceso práctico para pruebas en banco

Otro contenido

El Ai-Thinker BW20-12F-Kit pertenece a la familia oficial de módulos inalámbricos de doble banda BW20. Los materiales oficiales posicionan la plataforma BW20-12F para IoT, dispositivos móviles, electrónica vestible y productos de hogar inteligente que requieren comunicación inalámbrica de doble banda junto con interfaces periféricas flexibles.

La especificación oficial también señala que el BW20-12F-Kit soporta tres modos de alimentación: alimentación por interfaz Type-C (recomendado), por conector de pines 5V y GND, o por conector de pines 3V3 y GND. Esto hace que la placa de desarrollo sea práctica para pruebas de ingeniería y evaluación de firmware en diferentes entornos.

Arquitectura del BW20-12F-Kit

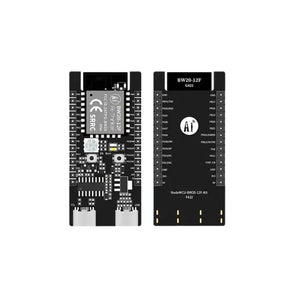

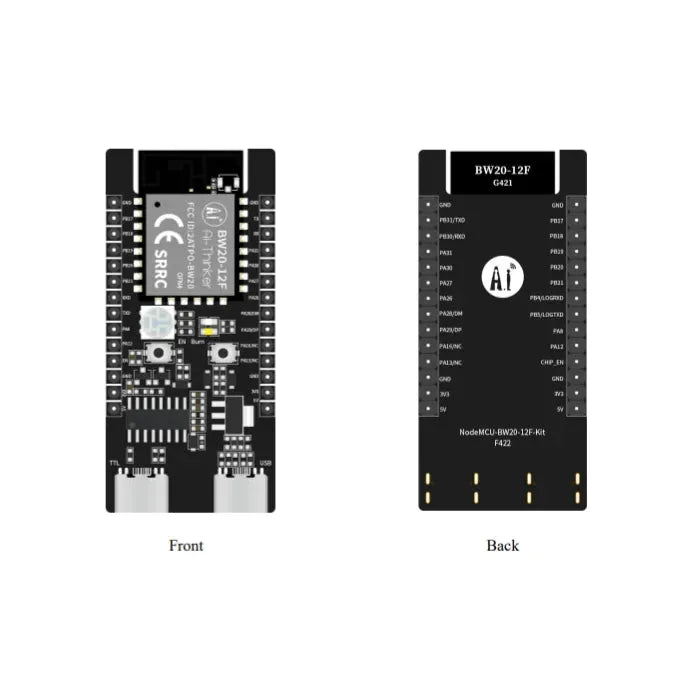

Apariencia del BW20-12F-Kit

Diagrama de tamaño del BW20-12F-Kit

Recursos

Preguntas frecuentes

¿El BW20-12F-Kit es un módulo o una placa de desarrollo?

El Ai-Thinker BW20-12F-Kit es una placa de desarrollo diseñada para el módulo BW20-12F, facilitando la prueba y desarrollo de aplicaciones de doble banda WiFi + BLE.

¿El BW20-12F-Kit soporta Wi-Fi en 2.4GHz y 5GHz?

Sí. Según la especificación oficial, el BW20-12F-Kit soporta Wi-Fi de doble banda en las frecuencias de 2.4GHz y 5GHz.

¿Qué versión de Bluetooth soporta el BW20-12F-Kit?

La especificación oficial lista soporte para BLE 5.0 en el BW20-12F-Kit.

¿Cómo se puede alimentar el BW20-12F-Kit?

Los materiales oficiales indican que la placa soporta alimentación a través de la interfaz Type-C, el conector de pines 5V y GND, o el conector de pines 3V3 y GND, recomendándose el Type-C.
