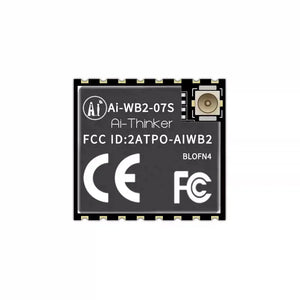

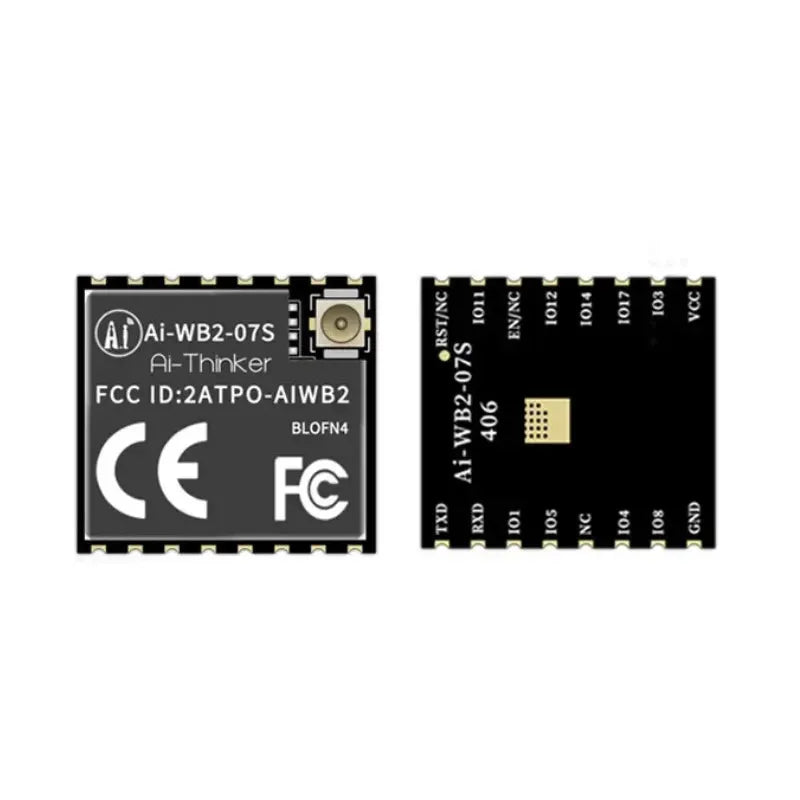

Ai-WB2-07S es un módulo Wi-Fi&BT. El módulo está equipado con un chip BL602 como procesador central y soporta el protocolo Wi-Fi 802.11b/g/n y el protocolo BLE 5.0. El chip BL602 tiene una CPU RISC de 32 bits de bajo consumo, 276KB de RAM y una gran cantidad de interfaces periféricas, incluyendo SDIO, SSPI, UART, I2C, IR Remote, PWM, ADC, DAC, PIR GPIO, etc. Se puede utilizar ampliamente en el Internet de las Cosas (IoT), dispositivos móviles, dispositivos electrónicos portátiles, hogares inteligentes y otros campos.
Parametros del producto
| Parámetro |
Detalles |
| Modelo |
Ai-WB2-07S |
| Paquete |
SMD-16 |
| Tamaño |

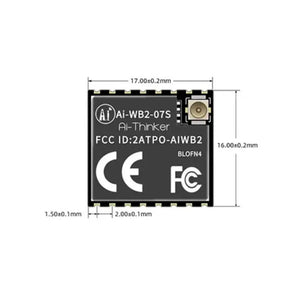

17.016.03,1(±0,2)mm |
| Antena |
Conector IPEX |
| Frecuencia |
2400 ~ 2483,5 MHz |
| Temperatura de funcionamiento |
-40 °C ~ 85 °C |
| Temperatura de almacenamiento |
-40°C ~ 125°C, < 90%HR |
| Fuente de alimentación |
Voltaje de soporte 2.7V ~ 3.6V, corriente de suministro ≥500mA |
| Interfaz |
UART/GPIO/ADC/PWM/I2C/SPI |
| OI |
11 |
| Tasa UART |
Predeterminado 115200 bps |
| Seguridad |
WPS/WEP/WPA/WPA2 Personal/WPA2 Empresarial/WPA3 |
| Destello |
Predeterminado 4MByte, soporte de expansión |
Detalles de producto
Especificación Ai-WB2-07S
Característica
- El paquete es SMD-16
- Soporte para el protocolo IEEE 802.11b/g/n
- Soporte de Seguridad Wi-Fi WPS/WEP/WPA/WPA2 Personal/WPA2 Empresarial/WPA3
- Soporta un ancho de banda de 20MHz y la tasa máxima es de 72.2 Mbps.
- Bluetooth BLE 5.0, Bluetooth Mesh
- Estación de soporte + modo BLE, Estación + SoftAP + modo BLE
- Soporte para CPU RISC de 32 bits, 276KB de RAM
- El inicio seguro admite la duplicación con firma ECC-256.
- Soporte para la descompresión AES en tiempo real de QSPI/SPI Flash, soporte para el modo CTR AES 12:8
- Soporte para motor de cifrado AES de 128/192/256 bits
- Soporte SHA-1/224/256
- Soporte para generador de números aleatorios verdadero (TRNG)
- El Acelerador de Clave Pública (PKA) soporta un gran número de operaciones básicas, y el software proporciona interfaces de programación de aplicaciones para firma, verificación y otras.
- Soporte SDIO, SPI, UART, I2C, control remoto IR, PWM, ADC, DAC, PIR, GPIO, etc.
- Wi-Fi MAC/BB/RF/PA/LNA/BT integrado.
- Soporta una variedad de modos de sueño, corriente en sueño profundo 12μA
- Instrucción AT universal para un inicio rápido
- Soporte para el desarrollo secundario, entorno de desarrollo integrado de Windows y Linux
