Waveshare Luckfox Lyra Pi Linux Mikro Udviklingskort Baseret På Core3506
Luckfox Lyra Pi er et omkostningseffektivt Linux mikro-udviklingskort, baseret på Luckfox Core3506 chippen, designet til at tilbyde en simpel og effektiv udviklingsplatform for udviklere. Det har flere højhastighedsgrænseflader inklusive MIPI DSI, RMII, SDIO og USB for at imødekomme forskellige anvendelsesscenarier. De lavhastighedsgrænseflader benytter Rockchip Matrix IO-design, som understøtter multiplexing af 98 funktionssignaler på GPIO-ben, hvilket tillader fleksibel konfiguration af grænseflader som PWM, UART, I2C, SPI og I2S til hurtig udvikling og fejlfinding.
Udviklingskortversioner
Versionssammenligning
| Model | PI A | PI B | PI A W | PI B W |
| Processor | Trekernet Arm Cortex-A7 (1,2Ghz) + Arm Cortex-M0 | |||
| Hukommelse | 512MB DDR3L | |||
| USB | Original USB OTG2.0 × 1, Udvidet USB HOST2.0 × 3 via HUB |
|||
| Skærm | MIPI DSI 2-baner | |||
| GPIO | 23 × Rockchip Matrix IO-ben + 5 × GPIO-ben | |||
| Standardlager | 8GB eMMC | TF-kort (IKKE inkluderet) | 8GB eMMC | TF-kort (IKKE inkluderet) |
| Trådløs | - | Indbygget 2.4GHz WiFi 6 / Bluetooth 5.2 / BLE | ||
SIM7600G-H-M.2
SIM7600G-H-M.2 er et LTE Cat 4 modul, der understøtter trådløse kommunikationsformer som LTE-TDD, LTE-FDD, HSPA+, GSM, GPRS og EDGE osv. Det anvender M.2 formfaktor og kan integreres i Luckfox Lyra Pi-serien.
Wi-Fi 6 og Bluetooth modul
Indbygget 2,4 GHz Wi-Fi 6 og Bluetooth 5.2/BLE Bluetooth modul, der giver stabil forbindelse og effektiv transmission.
Reserveret PoE-modul header
Mere fleksibel til strømforsyning.
* PoE-modulet er IKKE inkluderet.
USB HUB-udvidelse
Udvider til 2 × USB-A HOST-porte og en MX1.25 USB-header via USB HUB.
Indbygget M.2 slot til 4G modul
USB-signalet fra MX1.25 USB-porten kan skiftes til 4G modul M.2 slot via DIP-switch, kun kompatibel med SIM7600G-H-M.2 G modul.
* kun til reference, se venligst reservedelslisten for detaljeret pakkens indhold.
Lydgrænseflade
Indbygget 3,5 mm hovedtelefon-/mikrofonlydstik, opfylder forskellige lydapplikationsscenarier.
MIPI DSI 2-bane interface
Kompakt størrelse, kraftfuld ydeevne, nem at drive store skærme.
Understøtter op til 1280 × 1280 @ 60Hz opløsning. Skærmens opløsning på billedet er 800 × 1280.
* kun til reference, se venligst reservedelslisten for detaljeret pakkens indhold.
Rockchip Matrix IO-design
Rockchip Matrix IO understøtter 98 multiplexede funktioner og tillader fleksibel pin-konfiguration.
Egnet til flere anvendelseseksempler
Pin-definition

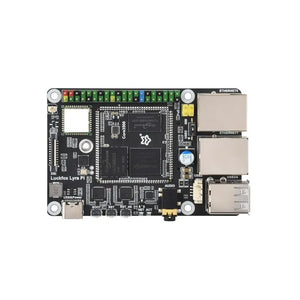

Hvad er ombord
-
Core3506
RK3506B kerne modul, valgfri til eMMC -
USB Type-C OTG0 port
til strømforsyning og programindlæsning -
BOOT-knap
Tryk på den ved opstart eller nulstilling for at gå ind i download-tilstand -
RESET-knap
til genstart af Core3506-systemet -
4G-RESET knap
til genstart af 4G-modulet -
4G NET LED
til at indikere driftsstatus for 4G-modulet -
BRUGER-LED
til at indikere systemets driftsstatus i standardbilledet -
3,5 mm hovedtelefon-/mikrofonstik
Understøtter enkeltkanals lydoptagelse eller output -
MX1.25 4P-header
Understøtter konvertering til USB-A HOST-interface eller til LCD-skærm strømforsyning
-
USB-A HOST-porte
Udvider 2x USB-A-porte via USB-HUB-chip - RJ45 100M Ethernet-port
-
RJ45 100M Ethernet-port (med PoE-understøttelse)
Understøtter strømforsyning via PoE-switch med netværkskabel - PoE modul header
-
40PIN GPIO-header
Kompatibel med nogle Raspberry Pi HATs -
WIFI/Bluetooth-modul (valgfrit)
2,4G WiFi 6 / BT5.2 / BLE Bluetooth-modul - Antennestik
-
DSI-interface
MIPI DSI 2-baner -
4G-modul M.2-slot
Understøtter SIM7600G-H-M.2 4G-modul -
TF-kortplads
kun til Lyra Pi B-versioner - SIM-kortplads
Omridsdimensioner
Luckfox Lyra Produktvalg
| PRODUKT | Hovedchip | Hukommelse | DSI | USB | Standardlager | EGENSKABER |
|---|---|---|---|---|---|---|
 Luckfox Lyra |
RK3506G2 | 128MB DDR3L | 2-bane (1,5Gbps/bane) | 2 × USB OTG | TF-kort (ikke inkluderet) | Multi-core heterogen CPU, kompatibel med Raspberry Pi DSI-skærme, RM_IO support (multiplexing af PWM, UART, I2C, SPI, CAN og andre funktionssignaler), ADC, reserveret RMII-interface osv. |
|
Luckfox Lyra B |
SPI NAND FLASH (256MB) | |||||
 Luckfox Lyra Plus |
Multi-core heterogen CPU, kompatibel med Raspberry Pi DSI-skærme, RM_IO support (multiplexing af PWM, UART, I2C, SPI, CAN og andre funktionssignaler), ADC, 10M/100M Ethernet-port osv. | |||||
 Luckfox Lyra Ultra |
RK3506B | 512MB DDR3L | eMMC (8GB) | Multi-core heterogen CPU, indbygget DDR3L, kompatibel med Raspberry Pi DSI-skærme, RM_IO support (multiplexing af PWM, UART, I2C, SPI, CAN og andre funktionssignaler), ADC, 10M/100M Ethernet-port, højttalerheader, RTC batterikonnektor osv. | ||
 Luckfox Lyra Ultra W |
USB OTG2.0 × 1, Udvidet USB HOST2.0 × 2 via HUB |
Multi-core heterogen CPU, indbygget WiFi-modul og DDR3L, kompatibel med Raspberry Pi DSI-skærme, RM_IO support (multiplexing af PWM, UART, I2C, SPI, CAN og andre funktionssignaler), ADC, 10M/100M Ethernet-port, højttalerheader, RTC batterikonnektor osv. | ||||
 Luckfox Lyra Zero W |
SPI NAND FLASH(256MB) | Multi-core heterogen CPU, indbygget WiFi-modul og DDR3L, kompatibel med Raspberry Pi DSI LCD, RM_IO support (multiplexing af PWM, UART, I2C, SPI, CAN og andre funktionssignaler), indbygget antenne | ||||
 Core35060800 |
USB OTG × 2 | - | Multi-core heterogen CPU, indbygget DDR3L, RM_IO support (multiplexing af PWM, UART, I2C, SPI, CAN og andre funktionssignaler), ADC og 10M/100M RMII osv. | |||
 Core35060808 |
eMMC (8GB) | |||||
 Luckfox Lyra Pi A |
USB OTG2.0 × 1, udvidet USB HOST2.0 × 3 via HUB | Multi-core heterogen CPU, indbygget 4G modul M.2 slot, DDR3L, kompatibel med Raspberry Pi DSI LCD, RM_IO support (multiplexing af PWM, UART, I2C, SPI, CAN og andre funktionssignaler), dobbelt 10M/100M Ethernet-porte, 3,5 mm hovedtelefon-/mikrofonstik osv. | ||||
 Luckfox Lyra Pi A W |
Multi-core heterogen CPU, indbygget WiFi-modul, 4G modul M.2 slot, DDR3L, kompatibel med Raspberry Pi DSI LCD, RM_IO support (multiplexing af PWM, UART, I2C, SPI, CAN og andre funktionssignaler), dobbelt 10M/100M Ethernet-porte, 3,5 mm hovedtelefon-/mikrofonstik osv. | |||||
 Luckfox Lyra Pi B |
TF-kort (IKKE inkluderet) | Multi-core heterogen CPU, indbygget 4G modul M.2 slot, DDR3L, kompatibel med Raspberry Pi DSI LCD, RM_IO support (multiplexing af PWM, UART, I2C, SPI, CAN og andre funktionssignaler), dobbelt 10M/100M Ethernet-porte, 3,5 mm hovedtelefon-/mikrofonstik, TF-kortslot osv. | ||||
 Luckfox Lyra Pi B W |
Multi-core heterogen CPU, indbygget WiFi-modul, 4G modul M.2 slot, DDR3L, kompatibel med Raspberry Pi DSI LCD, RM_IO support (multiplexing af PWM, UART, I2C, SPI, CAN og andre funktionssignaler), dobbelt 10M/100M Ethernet-porte, 3,5 mm hovedtelefon-/mikrofonstik, TF-kortslot osv. |
