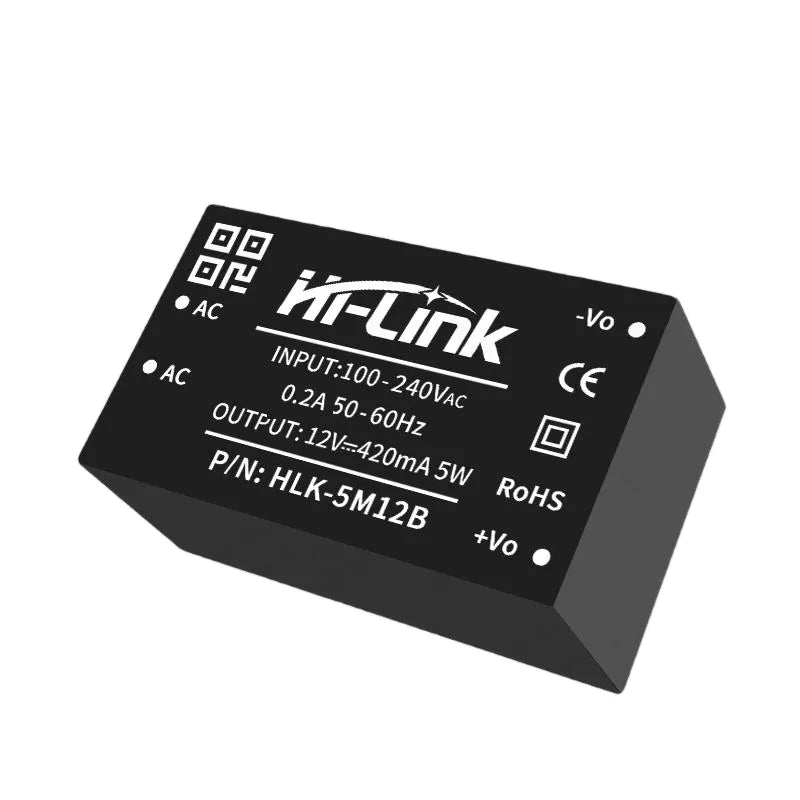

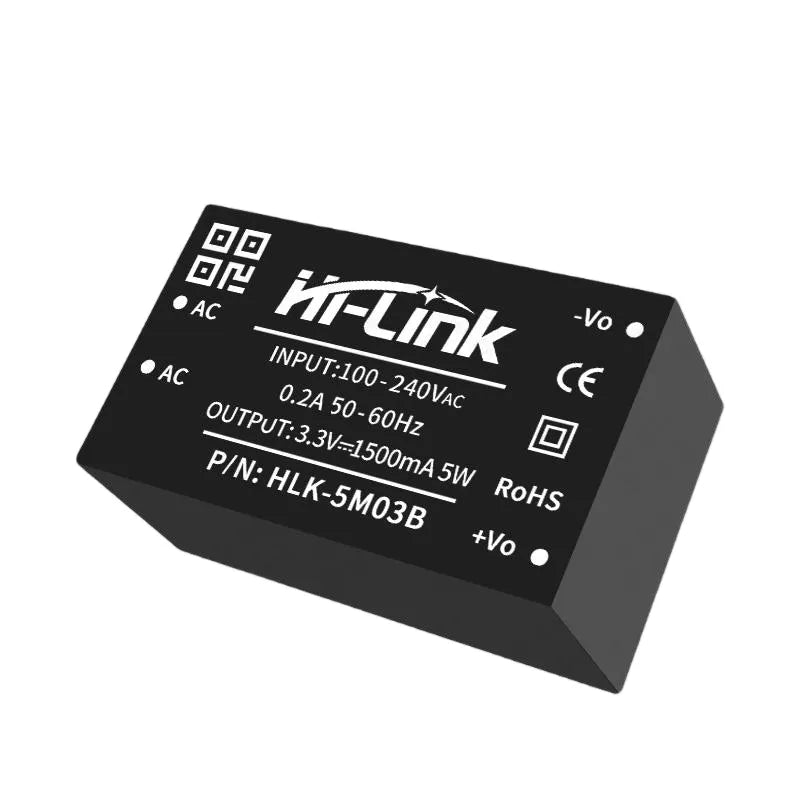

Hi-Link AC-DC 5 W-strømmodul, 110-240 V til DC
sales@openelab.io
Hi-Link AC-DC-modul 5W er en kompakt AC-DC-konverter, der omdanner 110-240V AC-netspænding til stabil DC-udgangsspænding fra 3,3V til 24V. Dette isolerede switch-mode-strømmodul leverer 5W nominel effekt med høj virkningsgrad og lav rippel, hvilket gør det til en ideel indlejret strømforsyning til IoT-enheder, smart home-systemer, industriel styring og elektronikprojekter. Som en direkte opgradering af 2W HLK-PM-serien leverer 5W AC-DC-strømmodulet højere udgangsstrøm i et tilsvarende kompakt format.
Specifikationer
- Indgangsspænding: 110V - 240V AC (50/60Hz), kompatibel med universel netspænding
- Udgangsmuligheder: 3,3V / 5V / 9V / 12V / 15V / 24V DC (6 modeller tilgængelige)
- Nominel effekt: 5W kontinuerlig udgangseffekt
- Udgangsstrøm: Op til 1500mA ved 3,3V, 1000mA ved 5V, 420mA ved 12V
- Virkningsgrad: ≥ 75% typisk under fuld belastning
- Isolationsspænding: ≥ 3000V galvanisk isolation mellem AC-indgang og -udgang
- Rippel og støj: Lav udgangsrippel for ren levering af jævnstrøm
- Beskyttelse: Indbygget overbelastningsbeskyttelse, kortslutningsbeskyttelse og nedlukning ved overtemperatur
- Driftstemperatur: -25°C til +70°C (industriel kvalitet)
- Mål: Kompakt PCB-monteret design, der er nemt at integrere i kredsløb og kabinetter
Anvendelser
- IoT-enheder: Strømforsyning til ESP32, ESP8266, Arduino og andre platforme med mikrocontrollere
- Smart home: Relæmoduler, smartkontakter, sensorer og styreenheder til hjemmeautomatisering
- Industriel styring: PLC-strømforsyning, sensorstrømforsyning, signalbehandling og 4-20mA-strømsløjfesystemer
- Indlejrede systemer: Indbygget AC-DC-konvertering til brugerdefinerede PCB-designs og prototyper
- LED-belysning: LED-driverkredsløb med lav effekt og baggrundsbelysning til indikatorpaneler
- Kommunikationsudstyr: PoE-splittere, RS485-konvertere og strømforsyning til netværksenheder
- Instrumentpaneler: Digitale målere, dataloggere og strømforsyning til måleinstrumenter
- Medicinsk udstyr: Elektronisk medicinsk udstyr med lav effekt, som ikke er i kontakt med patienter
- Sikkerhedssystemer: CCTV-kameraer, adgangskontrolpaneler og moduler til alarmsystemer
- DIY-elektronik: Hobbyprojekter, laboratoriestrømforsyninger og undervisningssæt i elektronik
Pakken indeholder

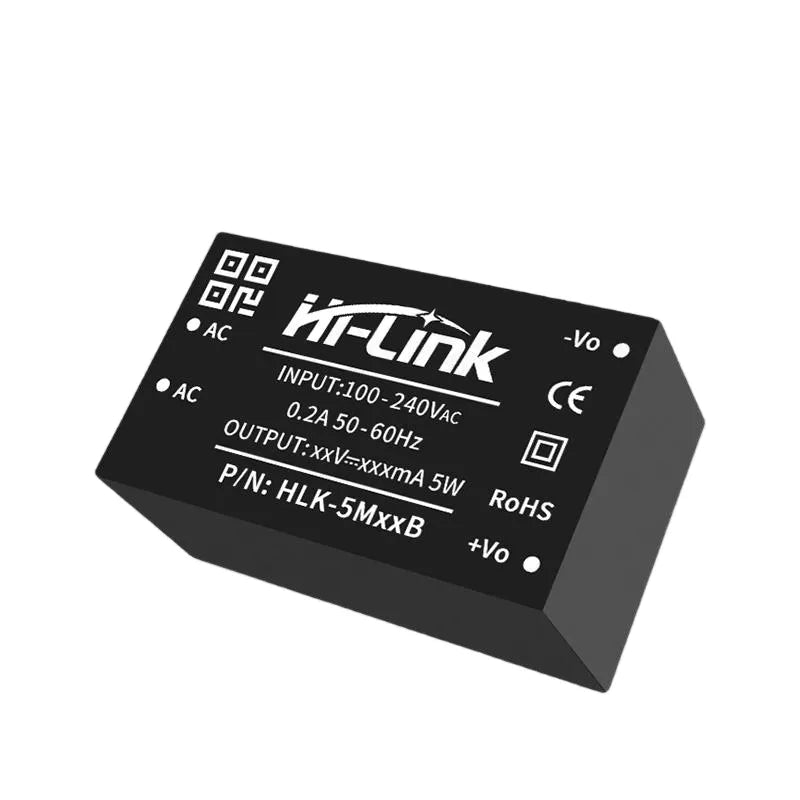

- 1 × Hi-Link HLK-5MxxB AC-DC-strømmodul (variant med valgt spænding)
- 1 × Produktspecifikationsark
Vigtige funktioner
- 5W højere effekt: 2,5× mere effekt end almindelige 2W-moduler, understøtter større belastninger
- Universel AC-indgang: Fungerer med 110V-240V AC over hele verden uden behov for spændingsvælger
- 3000V AC-isolation: Sikker galvanisk isolation mellem AC-indgang og DC-udgang
- Kompakt format: Et lille printkortareal sparer plads i kompakte designs
- Flere spændingsmuligheder: 6 udgangsspændinger (3,3V til 24V) dækker de fleste almindelige DC-behov
- Indbygget beskyttelse: Beskyttelse mod overbelastning, kortslutning og overtemperatur
- Høj pålidelighed: Komponenter i industriel kvalitet med lang driftslevetid
- Ingen eksterne komponenter: Der kræves kun et minimum af eksterne komponenter — AC ind, DC ud
- Lav rippel på udgangen: Ren jævnstrøm egnet til følsomme analoge og digitale kredsløb
- Direkte opgradering: Kompatibelt footprint med HLK-PMxx-serien for nemme opgraderinger fra 2W til 5W
Ofte stillede spørgsmål
-
Q: Hvad er forskellen mellem 2W-moduler (HLK-PMxx) og 5W-moduler (HLK-5MxxB)?
A: 5W-versionen leverer 2,5× mere effekt med højere udgangsstrøm, samtidig med at den bevarer en tilsvarende kompakt størrelse. Det er en direkte opgradering til applikationer, der kræver større margin. -
Q: Kan jeg bruge dette modul ved 110V og 240V uden nogen kontakt?
A: Ja, det brede AC-indgangsområde på 110-240V er fuldautomatisk — der kræves ingen spændingsvælger eller jumper. -
Q: Hvor meget strøm kan hver spændingsvariant levere?
A: 3,3V leverer 1500mA, 5V leverer 1000mA, 9V leverer 560mA, 12V leverer 420mA, 15V leverer 333mA, og 24V leverer 208mA. -
Q: Kræver den en køleplade?
A: Ved normal belastning på 5W er en køleplade ikke nødvendig. Tilføjelse af termisk aflastende kobber på printkortet forbedrer dog varmeafledningen. -
Q: Er udgangen isoleret fra AC-indgangen?
A: Ja, det leverer ≥ 3000V AC galvanisk isolation mellem indgangen og udgangen af hensyn til sikkerheden. -
Q: Kan jeg seriekoble to moduler for at opnå en højere spænding?
A: Det anbefales ikke. Udgangene er ikke designet til seriekobling — brug i stedet et enkelt modul, der er dimensioneret til den ønskede spænding. -
Q: Hvad sker der ved overbelastning eller kortslutning?
A: Modulet har indbygget beskyttelse, der begrænser strømmen og midlertidigt kan lukke ned. Fjern fejlen, så genoptager det automatisk driften. -
Q: Kan den køre kontinuerligt døgnet rundt?
A: Ja, modulet er designet til kontinuerlig industriel drift inden for det nominelle temperaturområde på -25°C til +70°C. -
Q: Kræver den eksterne kondensatorer eller filterkomponenter?
A: Selvom den fungerer selvstændigt, kan tilføjelse af en lille udgangskondensator (10-100µF) yderligere reducere udgangsrippel i støjfølsomme applikationer. -
Q: Er den CE-/FCC-certificeret?
A: Hi-Link-moduler overholder almindelige sikkerhedsstandarder. Se producentens datablad for de nyeste certificeringsoplysninger, der gælder specifikt for din region.
