Waveshare R7FA4 PLUS A – vývojová deska

SKU: Waveshare-26488
Akční cena 16,75 €
incl. VAT
excl. VAT
Checking inventory…

Need a larger quantity?

Need bulk pricing?

Get a formal quotation with lead time and volume pricing.

Request for Quote

For universities, companies, distributors, and project orders.

Přidat na seznam přání
R7FA4 PLUS A Development Board - OpenELAB

Waveshare R7FA4 PLUS A – vývojová deska

16,75 €

Vývojová deska Waveshare R7FA4 PLUS A je kompaktní vývojová deska Renesas RA4M1 postavená na mikrokontroléru R7FA4M1AB3CFM. Nabízí známý formát kompatibilní s Arduino UNO R4 Minima a zároveň přidává flexibilnější napájení, sběrnici CAN, 12bitový DAC, integrované operační zesilovače a širší možnosti rozšíření pomocí shieldů pro vestavěné řízení, experimenty s průmyslovými rozhraními, výuku a rychlé prototypování.

Tato deska R7FA4 PLUS A pracuje na frekvenci 48 MHz a integruje 256 KB Flash a 32 KB RAM, což vývojářům poskytuje praktickou platformu Renesas pro učení, testování a nasazení řídicí logiky. Díky volitelnému výstupu 5 V / 3,3 V, vstupu 6 až 24 V DC, standardním konektorům Arduino, indikátorům ICSP a SWD a bočnímu resetovacímu tlačítku se deska hodí pro rozšíření o senzory, řízení akčních členů, stohování shieldů a prototypování s různými napěťovými úrovněmi.

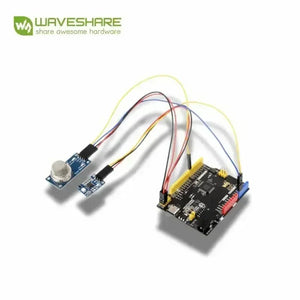

Přehled aplikací a možností rozšíření desky Waveshare R7FA4 PLUS A

Funkce

  • Mikrokontrolér Renesas R7FA4M1AB3CFM / RA4M1 s 32bitovou architekturou Arm Cortex-M4 a taktem 48 MHz
  • Kompatibilní rozložení Arduino UNO R4 Minima pro snadnější migraci kódu a rozšíření pomocí shieldů
  • 256 KB Flash a 32 KB RAM pro vestavěné řízení, automatizační logiku a experimenty s rozhraními
  • Volitelný výstup 5 V nebo 3,3 V pro lepší kompatibilitu s různými moduly a shieldy
  • Vstup 6 až 24 V DC pro flexibilnější návrh externího napájení
  • 12bitový DAC, sběrnice CAN, PWM, ADC, UART, I2C a SPI na jedné desce
  • Nízkoprofilový konektor DC a boční resetovací tlačítko usnadňují stohování shieldů
  • Výstup 5 V s proudem až 2000 mA pro napájení náročnějších periferií v laboratorních a prototypových sestavách
  • Experimentální pájecí plocha pro rozhraní pro kutily a rychlé rozšíření hardwaru

Specifikace

Značka Waveshare
Model R7FA4 PLUS A
Mikrokontrolér R7FA4M1AB3CFM, Renesas RA4M1, 32bitový Arm Cortex-M4
Taktovací frekvence 48 MHz
Paměť 256 KB Flash, 32 KB RAM
Bezdrátové připojení Žádné
Provozní napětí Volitelné napětí 5 V / 3,3 V
Napájecí vstup 6 až 24 V DC
Digitální piny 14
Analogové piny 6
DAC 2
PWM 6
UART 1
I2C 1
SPI 1
CAN 1
Výstupní napětí 5 V Max. 2000 mA
USB USB Type-C
Hmotnost 0.047 kg

Aplikace

  • Vývoj vestavěných systémů pro řízení logiky, časování a testování rozhraní
  • Výuka průmyslové komunikace prostřednictvím experimentů se sběrnicí CAN a školení práce s řadiči
  • Prototypování senzorů a akčních členů pomocí shieldů a modulových sestav kompatibilních s Arduinem
  • Vzdělávací a STEM projekty pro programování Renesas RA4M1 a migraci z Arduina
  • Prototypování se smíšeným napětím, kde záleží na kompatibilitě periferií s 5 V a 3,3 V
  • Ověřování vlastního hardwaru pomocí experimentální oblasti pájecích plošek pro vlastní rozhraní

Obsah balení

  • R7FA4 PLUS A ×1
  • Kabel USB Type-A na Type-C ×1

Další obsah

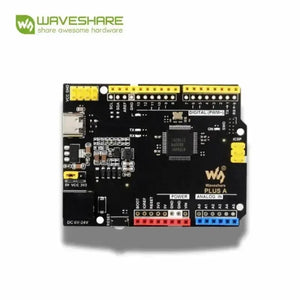

Přehled hardwaru desky

Přehled hardwaru Waveshare R7FA4 PLUS A

Deska R7FA4 PLUS A obsahuje MCU R7FA4M1AB3CFM, stabilizátor AMS1117-3.3, stabilizátor 5 V MP8759, rozhraní Arduino, konektor ICSP, konfigurovatelný konektor napájecího výstupu 5 V / 3,3 V, indikátor SWD, indikátor napájení, uživatelskou LED, programovací rozhraní USB Type-C, indikátory sériového RX/TX, stejnosměrný napájecí vstup a resetovací tlačítko.

Definice pinů

Definice pinů Waveshare R7FA4 PLUS A

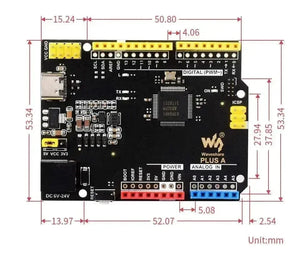

Rozměry obrysu

Rozměry obrysu Waveshare R7FA4 PLUS A

Rozšiřování pomocí shieldů a modulů patří mezi největší přednosti této vývojové desky Waveshare. Rozhraní kompatibilní s Arduinem, nízkoprofilový napájecí konektor DC, boční resetovací tlačítko a konfigurovatelné výstupní napětí usnadňují integraci R7FA4 PLUS A se senzorovými moduly, zobrazovacími shieldy, reléovými shieldy a vlastními experimentálními deskami během vývoje.

Zdroje

Časté dotazy

Je R7FA4 PLUS A kompatibilní s Arduino UNO R4 Minima?
Ano. Deska je postavena na stejné rodině mikrokontrolérů R7FA4M1AB3CFM / RA4M1 a používá rozložení kompatibilní s Arduino UNO R4 Minima, díky čemuž je vhodná pro vývoj ve stylu Arduina a rozšiřování pomocí shieldů.

Obsahuje tato deska bezdrátové připojení?
Ne. R7FA4 PLUS A je zaměřena na kabelový vestavěný vývoj a neobsahuje integrované Wi-Fi ani Bluetooth.

Čím se R7FA4 PLUS A liší od základnější desky kompatibilní s Arduinem?
Tato deska Waveshare přidává sběrnici CAN, 2kanálový DAC, flexibilní napájecí výstup 5 V / 3,3 V, až 2000 mA na výstupu 5 V, širší vstupní rozsah 6 až 24 V a uspořádání, které se snadněji používá se shieldy a při laboratorním rozšiřování.
