Hi-Link AC-DC 2W napájecí modul 110-240V na 3,3V-24V DC

Hi-Link HLK-2M Series AC-DC napájecí modul je kompaktní izolovaný měnič, který snižuje 110-240V AC síťové napětí na stabilní DC výstupní napětí od 3.3V do 24V. S kontinuálním jmenovitým výkonem 2W, účinností ≥70%, izolací ≥3000V AC a vestavěnou ochranou proti zkratu je tento modul pro montáž na PCB ideálním řešením napájení pro IoT zařízení, řídicí jednotky chytré domácnosti, reléové desky a průmyslové vestavěné systémy.

Specifikace

• Vstupní napětí: 85-264V AC (široký rozsah, pokrývá sítě 110V a 240V)
• Vstupní frekvence: 47-63 Hz
• Výstupní napětí: 3.3V / 5V / 9V / 12V / 15V / 24V DC (volba podle SKU)
• Maximální výstupní proud: 3.3V→606mA / 5V→400mA / 9V→222mA / 12V→167mA / 15V→133mA / 24V→83mA
• Jmenovitý výkon: 2W kontinuální výstup
• Účinnost: typicky ≥70 % při plné zátěži
• Izolační napětí: ≥3000V AC (galvanická izolace vstup-výstup)
• Přesnost výstupního napětí: ±5 % při jmenovité zátěži
• Zvlnění a šum: ≤100mVp-p (výstup 5V, šířka pásma 20MHz)
• Regulace napětí na výstupu: ≤±5%
• Regulace napětí na vstupu: ≤±2%
• Ochrana proti zkratu: vestavěné automatické obnovení
• Ochrana proti přetížení: 105-160 % jmenovitého proudu
• Provozní teplota: -25°C až +60°C (snížení výkonu nad 40°C)
• Teplota skladování: -40°C až +85°C
• Způsob chlazení: volná konvekce vzduchu (bez potřeby chladiče)
• Rozměry PCB: 34 × 20 × 16mm (D × Š × V)
• Montáž: DIP / průchodkové otvory na PCB
• Hmotnost: přibližně 15g
• Bezpečnostní normy: design certifikovaný CE / UL; PCB používá nehořlavý materiál UL94-V0

Klíčové vlastnosti

• Široký rozsah vstupního AC napětí 85-264V pokrývá světové sítě (110V/120V/220V/240V)
• Šest možností výstupního napětí v jedné řadě modulů: 3.3V, 5V, 9V, 12V, 15V, 24V
• Jmenovitý výkon 2W — ideální pro nízkonapěťové vestavěné a IoT aplikace
• Galvanická izolace ≥3000V AC pro bezpečnost obsluhy a odolnost proti rušení signálu
• Vestavěná ochrana proti zkratu a přetížení pro dlouhodobou spolehlivost
• Vysoká účinnost ≥70% — minimální teplo, není potřeba chladič
• Výstup s nízkým zvlněním ≤100mVp-p pro stabilní napájení citlivých MCU a senzorů
• Kompaktní DIP pouzdro pro montáž na PCB — snadná integrace na zakázkové desky
• Design splňující bezpečnostní normy CE/UL — vhodné pro spotřebitelské i průmyslové produkty
• Vylepšení oproti sérii 3W PM: široký vstup 110-240V (oproti pouze 220V) — lepší globální kompatibilita

Aplikace

• IoT senzorové uzly — napájejte moduly ESP8266, ESP32, LoRa přímo ze sítě
• Zařízení chytré domácnosti — nástěnné spínače, řídicí jednotky automatizace, IR vysílače
• Napájení vestavěných mikrokontrolérů — desky Arduino, STM32, PIC
• Napájení relé modulů — napájení optočlenů a cívek relé
• Průmyslové řídicí desky — PLC I/O moduly, pomocné napájení HMI
• Napájení LED driverů — napájení indikačních LED, podsvícení displejů
• Síťová a komunikační zařízení — pomocné napájení routerů, napájení RS-485 transceiverů
• Pomocné napájení lékařských zařízení — nízkonapěťové izolované napájení senzorů
• Obvody pohotovostního režimu elektrických spotřebičů — nepřetržité napájení mikrokontroléru v pohotovostním režimu
• DIY elektronika a prototypování — přímé napájení z elektrické sítě bez objemných transformátorů

Obsah balení

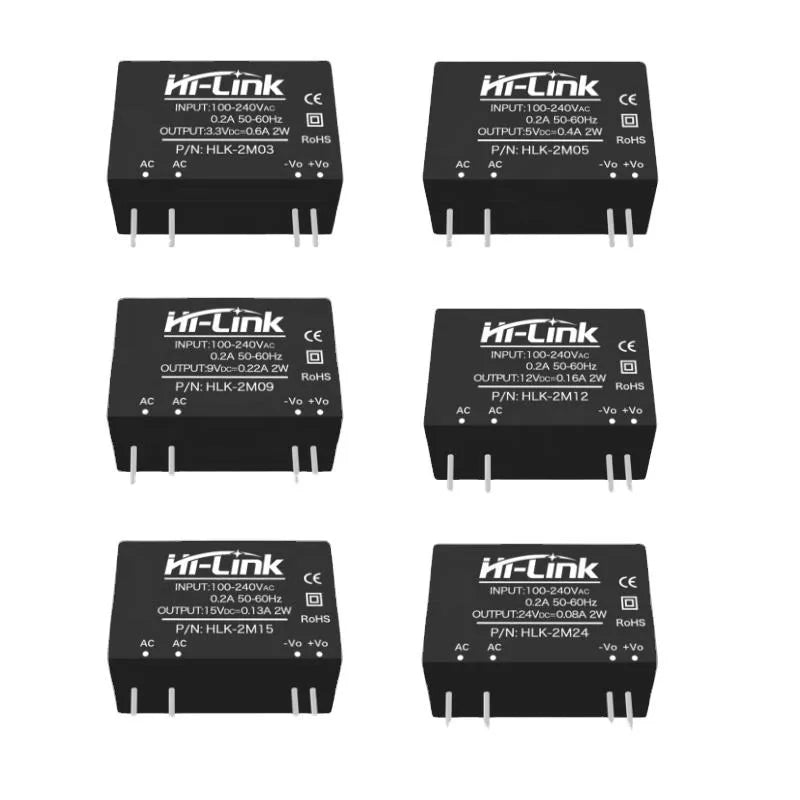

• 1 × Hi-Link HLK-2M série AC-DC napájecí modul (výstupní napětí dle výběru)
• Pinové přiřazení: L (fáze) / N (nulák) vstup; +Vo / -Vo / GND výstup

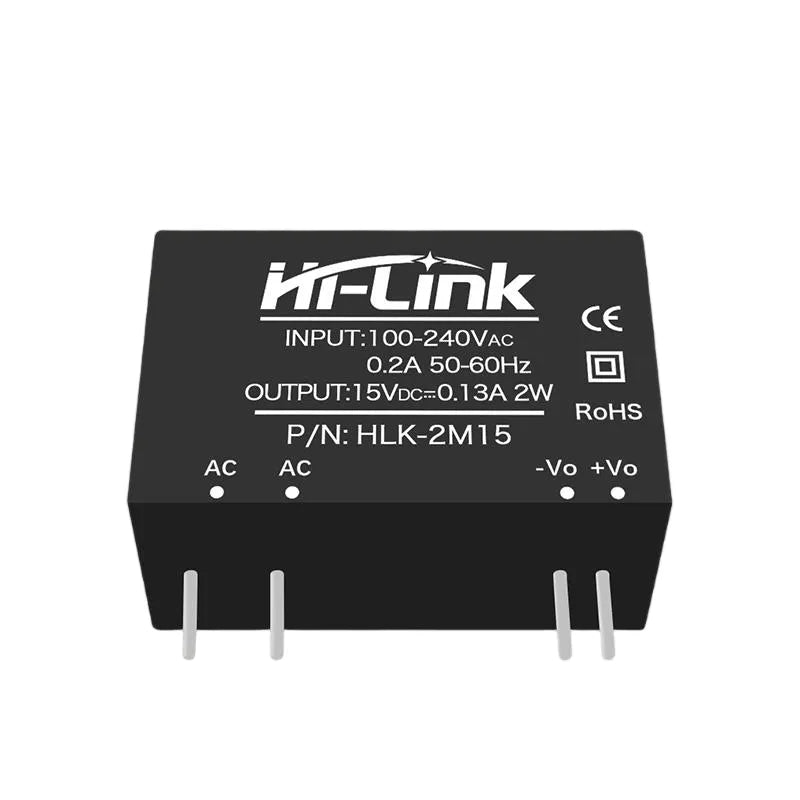

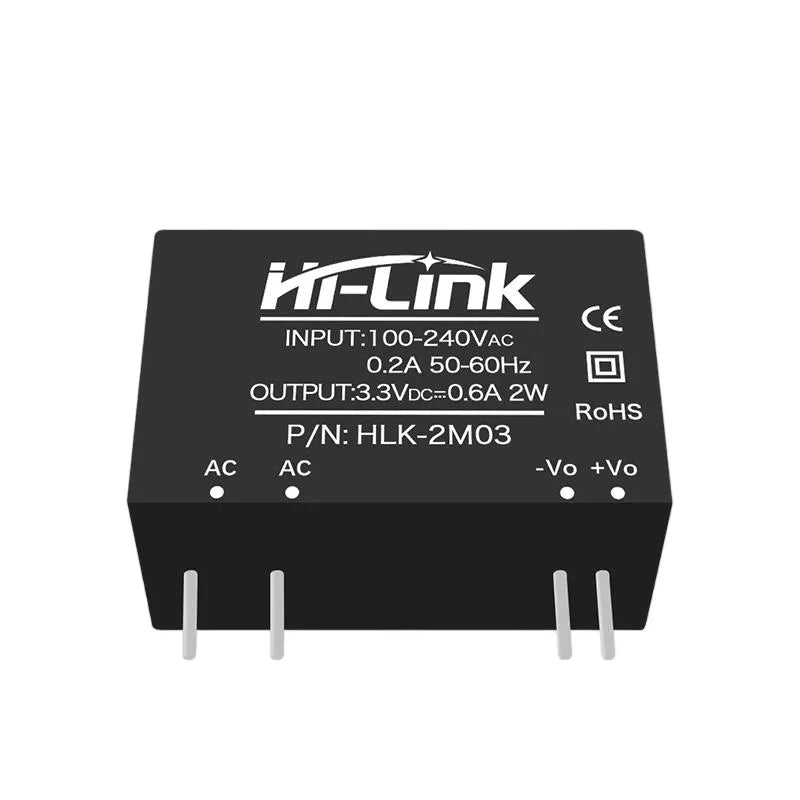

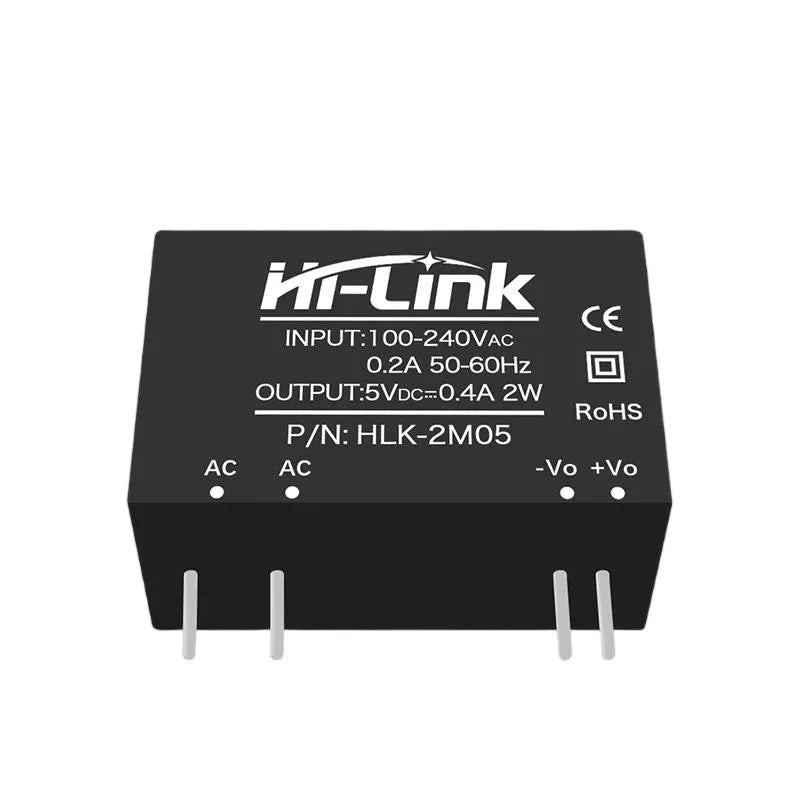

• Odkaz na datasheet: HLK-2M03 / HLK-2M05 / HLK-2M09 / HLK-2M12 / HLK-2M15 / HLK-2M24
• Nejsou potřeba žádné externí součástky — samostatný provoz, stačí připojit AC a DC piny

FAQ

• Q: Jaký je rozsah vstupního napětí?
  A: Série HLK-2M podporuje 85-264V AC, pokrývá 110V (USA/Japonsko) a 220-240V (EU/AU/CN) elektrické sítě po celém světě.
• Q: Jaká výstupní napětí a proudy jsou k dispozici?
  A: Šest modelů: 3,3V/606mA, 5V/400mA, 9V/222mA, 12V/167mA, 15V/133mA, 24V/83mA — všechny s max. výkonem 2W.
• Q: Jak se HLK-2M liší od série HLK-PM 3W?
  A: HLK-2M podporuje široký vstup 85-264V AC (globálně kompatibilní), zatímco HLK-PM je určen pouze pro 220V. HLK-2M je vhodný pro mezinárodní produkty; HLK-PM03/05 pro čínské aplikace na 220V s mírně vyšším výkonem 3W.
• Q: Může tento modul napájet Arduino nebo ESP32?
  A: Ano — verze 5V/400mA může napájet většinu desek Arduino a modulů ESP32 při nízké až střední zátěži.
• Q: Potřebuje chladič nebo ventilátor?
  A: Ne. Modul 2W odvádí minimální teplo při účinnosti ≥70 % a spolehlivě pracuje díky přirozené konvekci vzduchu.
• Q: Je výstup elektricky izolován od vstupu z elektrické sítě?
  A: Ano. Galvanická izolace ≥3000V AC odděluje vstup a výstup — bezpečné pro přímou integraci do produktu bez další izolační elektroniky.
• Q: Může tento modul běžet nepřetržitě 24/7?
  A: Ano, je navržen pro nepřetržitý provoz. Při okolní teplotě nad 40 °C snižte zatížení na 70 % pro maximální životnost.
• Q: Co se stane při zkratu nebo přetížení?
  A: Vestavěná ochrana vypne výstup. Po odstranění závady se modul automaticky obnoví.
• Q: Je tento modul certifikován CE/UL?
  A: Konstrukce splňuje normy CE/UL a používá PCB materiál s hořlavostí UL94-V0 pro podporu certifikace produktu.
• Q: Jaký je rozdíl mezi sériemi HLK-2M a HLK-5MB / HLK-10MB?
  A: HLK-2M dodává 2W — ideální pro pohotovost MCU/senzoru. HLK-5MB (5W) a HLK-10MB (10W) poskytují vyšší proud pro periferie jako displeje, relé nebo motory. Vyberte podle celkové požadované zátěže.
